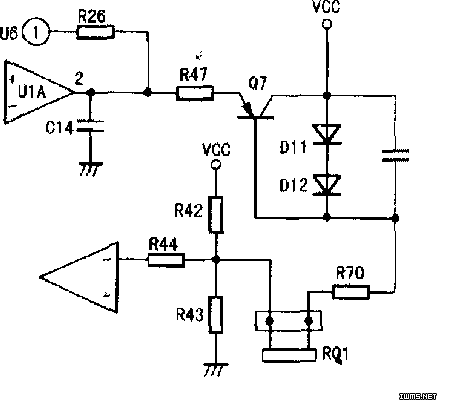

电磁炉报警不加热故障还与锅具超温检测保护电路有关，如图所示。

　　紧贴在炉面微晶玻璃板背面的负温热敏电阻RQ1是锅具温度检测器。超温时，VCC分压后的高电平脉冲使Q7截止；另外，RQ1也是Q7基极偏置电阻。当RQ1断裂或因接插件导线脱落、接触不良等开路时，Q7因失去基极偏置电流而截止，UlA②脚无上拉电压，脉宽调制电路输出被钳在低电平，加热停止。

　　经查，故障是RQ1爆断引起。用一拆机旧件、良品NTC200K更换，故障排除。
