富士宝IH-P220A电磁炉屡损IGBT管故障检修
来源:本站整理  作者:佚名  2016-05-27 09:23:32

    一台富士宝IH-P220A电磁炉,使用中突然发出“啪”的一声,同时用户家中空气开关跳开。
    经查保险管已爆裂,IGBT管短路,其他未见异常。更换IGBT管及保险管后试机,加热正常,但几天后故障复发。
    粗略检查,IGBT管及保险再次损坏。因损坏IGBT管的原因较多,高压保护、电网电压检测、同步电压检测电路、温度检测、电流检测、散热系统等异常都有可能。
    这次不敢大意,仔细检查滤波、谐振等电容,均正常,又对驱动对管及检测电路中的大电阻进行检查,都正常。不装加热线盘上电,待机状态测得300V电压、CPU供电5V及18V电压均正常,开机时监测CPU供电5V及18V电压非常稳定。拨动散热风扇,转动正常,基本排除散热不良这一原因。
    怀疑该机电流检测电路异常,相关电路如图1所示。

    开机后,互感器T1次级的感应电压经D8-D11整流、C5滤波以及R8、R9分压后,送给CPU的⑧脚,用于监测主回路电流。可调电阻RW用于调整整机的工作电流,即总功率的大小。

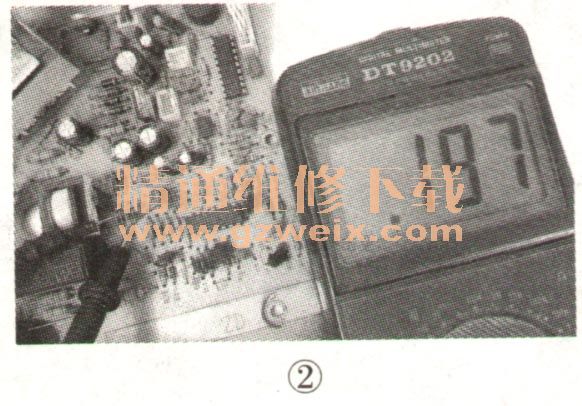

    在路检测,发现全桥中整流二极管D11在路阻值异常,如图2所示,拆下测量,已击穿短路。用一只1N4148型二极管更换D11后,装上IGBT管及加热线盘长时间试机,工作正常,至此故障排除。
