此机光报警不加热，是微电脑电磁炉常见的“软”故障。微电脑电磁炉工作原理相同，但电路结构因所用的CPU不同而有较大差异，检修时，可找与故障机相近的电路图作参考。

　　首先卸下加热线盘，然后通电试机，只听“嘀”声不断，所有按键无效，LED指示灯不亮，散热风扇停转（正常停电，蜂鸣器发一声“嘀”，按电源开关，红色电源指示灯和加热指示灯亮、散热风扇转动），说明检测保护电路有故障，停机自保功能启动了。

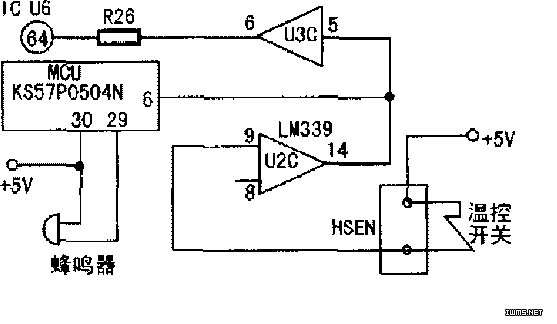

　　该电磁炉以KS57P0504N单片机为核心，设置了锅具检测[包括炉面无锅、锅被挪掉、锅具材质不符（仅对锅底为导磁材料制成的平底锅加热）]；空烧；炉面过热；市电过压、欠压；IGBT管过压、过热等检测保护措施。经查，锅具检测、炉面过热（包括散热风扇控制）电路未见异常，但发现IGBT管过热检测保护电路上的HSEN插座的焊点有裂纹、脱焊，这就等同于温控开关K开路，电路如下图所示。
　　
　　据下图知：开关K位于“散热王”金属片上，正常情况下，触点闭合、导通；当IGBT管因故温度超高时，触点断开，U2C(9)脚电平低于⑧脚，(14)脚分两路输出负脉冲。一路经U3C、R26和驱动IC(U6)，使IGBT管(GT40N150D)截止，加热停止；另一路送MCU，经处理后，停机自保，蜂鸣器发报警声。

　　将HSEN插座补焊牢固后，能够开机；接上加热线盘，测量电源线插头两端电阻为302Ω，正常，再通电，电磁炉恢复加热，故障排除。
