部分TCL电视机因为虚焊常常造成电视机开关电源不能正常启动，一些电视机开机之后，待机指示灯不停地闪动。此故障现象较为普遍，可算作一种通病。有些机器经过仔细补焊后一切正常，有些则难以如愿。

　　其中有一台TCL2510G型彩电，经多位人员修理故障依旧。

　　开机查看，开关电源电路的元件几乎全部补焊过，从焊接状况可以感觉到控制芯片STK6708A也代换过，进行一番整理和清洗之后，通电试机，待机指示灯不停地闪动，测量+B电压在20V左右，测量开关电源为CPU供电的13V只有2.5V，并不停地波动。

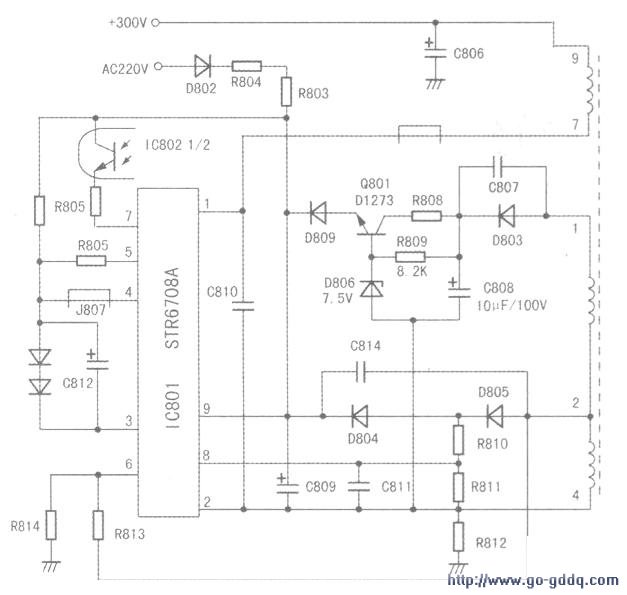

　　上述测量表明，开关电源在待机状态就不正常。用示波器测量开关管的振荡波形，波形为间歇振荡状。该机开关电源电路如图所示，其启动过程如下：市电AC220V经D802半波整流、R804与R803限流为STR6708A(9)脚提供启动电压。当C809两端电压上升到5．1V时，芯片内部脉冲振荡器开始振荡，此时(9)脚需要有8．2V以上的电压、20mA左右的电流才能进入正常工作。若(9)脚电压低于5V停振；若高于5．1V、低于8V，电源为低占空比振荡模式，即进入待机状态。在待机状态时，开关电源启动后同样需要由自供电电路不断补充能量才能持续振荡。在这个电路中．由变压器的(1)-(4)及(2)-(4)绕组提供自供电电源。(1)-(4)绕组的线圈圈数为(2)-(4)绕组圈数的三倍，不难理解19803整流之后的直流电压比D805、D804整流之后的要高得多，这种设计是为了满足待机和正常工作两种状态的不同需要。在待机状态时，STR6708A工作在低占空比状态，D804、D805整流后的电压太低不能满足要求，靠D802，R804和R803提供的电流也不能满足要求，这时由D803、D806、Q801等组成的待机自供电电路为STR6708A供电。此时，C808两端的电压约18V。在正常工作时，芯片的工作不再为低占空比状态,D805、D804整流之后的电压升高，D809反偏(D803整流之后的直流电压被D806和Q801限制在7V左右，此时C808两端的电压约在65V左右)。

　　明白了上述原理，在待机状态测量C808两端的电压就能够作出判断。笔者用示波器测得C808两端电压波形为间歇振荡波形。这个间歇振荡波形产生的原因是：

　　启动时市电AC220V提供的电流使芯片起振，由于没有自供电电流的补充，很快就不能满足IC工作要求，导致(9)脚电压下降，下降到5V之后芯片停振，消耗电流随之减小，C809两端的电压又会上升，超过5V之后电路又起振，如此循环，最后产生这种问歇振荡波形。

　　在路测试待机自供电电路中的电阻、二极管、三极管均正常，也不存在虚焊点。通电测量C808两端电压在7V左右波动。这个电压是不能够为芯片(9)脚补充能源的。自供电电路中的元件从表面看似乎没有损坏，但C808两端的电压不上升，问题出在哪里?根据电路原理，Q801工作失常首当其冲，这只管子需要有一定的放大倍数，这样，电路启动时较小的基极电流才能使其投入工作，Q801的射极才会输出电流。这个电流作用在(9)脚，即使很小，毕竟会增加(9)脚的电源供给，从而使芯片的振荡加强．反过来又会使变压器的(1)脚脉冲增高．整流之后Q801的输出更大．如此循环直到完成待机时的稳压。拆下Q801用万用表定性测量，看不出毛病；用晶体管图示仪测试，扫描峰值电压根据电路的实际需要调到100V左右，测量直流放大倍数，开始时放大倍数较小，随着时间延长三极管的温度上升，放大倍数逐渐增大趋于稳定，几乎增加了四倍以上。在电视机中，由于电路不能启动，三极管没有电流通过不会发热，如果没有外界温度的影响．电路是难以启动的。为了证实这个推理，将三极管重新装回电路，立即试机，开关电源在待机时启动了。继续开机．电视机工作正常。关机之后用棉花蘸满挥发性很强的三氯甲烷熔液给三极管散热，散热一会儿再开机．故障依旧，用烙铁加热三极管，开机就可以启动，由此可见，上述推理完全是正确的。由于手头没有同型号的三极管，于是从D880中挑选了一只放大倍数较大的三极管换上，在不同的市电电压下试机均正常。

　　小结：此机原三极管功耗选得过小，长期发热导致性能下降。这只三极管的耐压应选用100V以上，放大倍数在200倍以上的中功率管。D880功率较大，既有足够的功率又不会降低原电路的稳压性能，
