该机半年多没有使用，收看两个多小时时突然无声无影，指示灯却是亮的。

　　先对已经断开的+B连线核实之后并不忙于接通，而是用万用表测量+B与行扫描电路的对地电阻，没有发现异常。

　　通电测量+B电压，电源正常，开／关机控制正常。这是一台超级芯片电视机，芯片型号为TDA9383。由于该芯片价格较高，手头又没有现成的，因此需要尽快确定芯片的好坏。

　　连接好断开的+B连线，在行管c、e极上并接一只7500pF的电容以防逆程电压过高，再在行管集电极焊盘上和行管附近的接地处分别焊接好硬铜线作为示波器的测试点。通电试机，示波器上波形一闪，电视立即回到待机状态。从一闪的波形形状不难看出是行输出短路。断开电源，再次测得行管集电极回路对地电阻正常，可见问题为行输出变压器内部线圈短路。

　　由于手头没有同型号行输出变压器，但有康佳T2519D3彩电行输出，两者引脚尺寸相同，各端子功能比较接近，如下图所示，如果经过适当处理，代换是可行的，征得顾客同意，决定实施。

　　从两种行输出的引脚功能看，引脚(1)、(2)、(3)、(4)、(8)、(10)功能相同，主要区别在低压输出端。决定将26V改为17．5V，15V空着不用．另外穿绕一组线圈提供-13．5V电压。换上F2519D3型机的行输出，断开(9)脚，用示波器监测行管逆程脉冲，逆程脉冲正常但很快就关机，证明该行输出能代换使用，关机与电路保护有关。这已为维修继续进行创造了条件，剩下的问题是确定改绕线圈的数据。用单股塑料铜芯线(这种铜线可以从通讯电缆中获得)在行输出磁芯上穿绕5匝后一端与行变(9)脚连接，测量另一端的脉冲或者整流之后的直流电压确定新加绕组的相位。由于需要将26V改为17．5V，所加线圈应当为反相连接，如果脉冲幅度增大或者直流电压增高，只需将这个线圈的绕向对调，输出就会降低，将线圈圈数调至7匝时，整流滤波后电压为18V左右。再绕-13．5V电压绕组，先在磁芯上绕10匝试验线圈相位和电压。试验时，线圈的一端接地，另一端临时加接整流滤波电路，对调线圈的两个出线头．整流之后较低时的接法为正确。该机绕17匝时，电压已能够满足要求。将电路引线逐一接好，核实无误之后通电试验，光栅出现，但在字符出现的时候还是关机。重复开机测量各绕组电压，误差不大，光栅幅度基本正常，证明行变合适，应从保护电路查找故障。

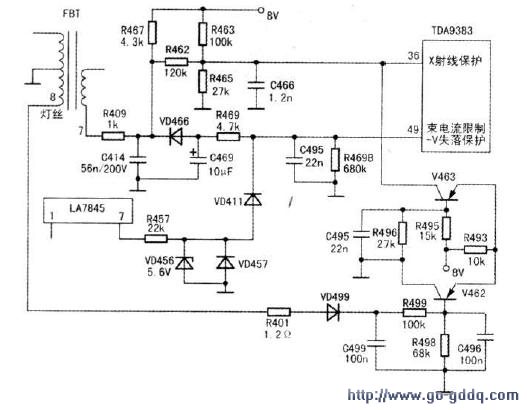

　　该机保护电路如图所示。T13A9383(36)脚为x射线保护端．对灯丝电压取样实现保护。当灯丝电压升高时，经VD499整流后在电容C499上的直流电压也会相应升高，V462由饱和转为截止，V463由截止转为导通，8V电压经过电阻R493、V463的e-c极加到TDA9383(36)脚，从而关断行输出，实现保护。(36)脚在正常工作时的电压基本由R463和R465分压决定，约为1．7V。

　　T13A9383(49)脚是ABL控制端和场扫描失落保护输入端。(49)脚电压过高或者过低都将引起保护，正常工作时电压在2V～3V之问。行输出内部短路之后开机瞬间会在ABL端子产生较大的脉冲，这个电压容易造成与之连接的电路元件受损。在开机时测量T19A9383(36)脚电压正常，(49)脚开机时达4．2V，随后下降，光栅出现．字符随之出现，但电视机又立即进入待机状态，此时(49)脚的电压约为2．2V。从LA7845(7)脚或从行输出ABL端子(7)脚至TDA9383(49)脚应是检查重点，其中ABL端子回路中元件损坏的可能性最大，VD466首当其冲。二极管VD466的过载能力较小，行输出损坏时产生的过压会使其反向击穿，8V电源通过R467和被击穿的VD66、R469作用于(49)脚引起保护。

　　经检测，VD466已击穿，换颏后试机，该彩电不再保护关机。接上天线，图像声音正常．操作键盘调节正常，试机十几分钟无异。由于行输出不是原型号，行场幅度稍微偏大，进入总线稍加调整达到要求，机器修复。由于电路上作了一些改动，代用的行输出变压器需要工作一段时间来考验，试机两个多小时未见异样，并交付用户。

　　小结：本机修理所花时间较长，这是因为代换行变及外绕线圈。由于线圈匝数及相位预先无法确定，需要几步试验才能最后确定。在操作中，不能出现失误，否则会造成一些元件损坏。笔者这里的数据也只能作为参考,不同机型、不同行输出变压器参数有异，应以试验为准。在行输出基本参数接近的前提条件下，采用自绕部分绕组的办法代换一些一时难以找到的行输出，是可行的。
