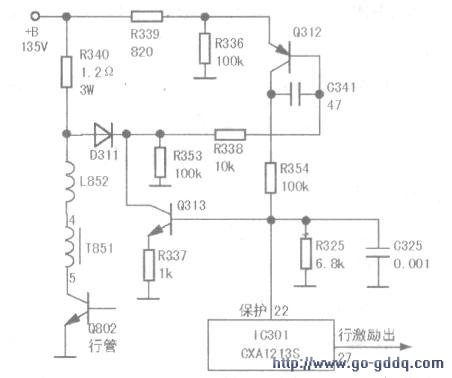

由于没有图纸，根据CXAl213S的引脚资料和实物绘出电路，如图所示。机器正常工作时测量IC301(CXAl213S)(22)脚的电压为0.8V，然后随着时间的进行，电压会慢慢上升，当升高到4.5V时会自动关机。

　　行扫描过流保护电路中R340为检测电阻，Q312、Q313为过流保护控制管。在正常情况下，Q312因b-e结电压小于0.6V而截止；Q313基极电压为OV，也截止，IC301（22）脚电压为OV，IC301(27)脚输出行激励脉冲，机器正常工作。当检测电阻R340阻值增大到一定阻值后，它两端压降增大，Q312因b-e结大于0.6V而导通，Q313也导通，使IC301(22)脚变为高电平，于是IC301内部保护电路动作，(27)脚无行激励脉冲输出，自动关机。
