此机能收到U段节目，且图像清晰，但将色饱和度调至最大也无彩色；L、H段信号极差，只能收到强信号台，同样无彩色。

　　本着先易后难检修原则，代换原高频调谐器后收台正常，但仍无彩色。

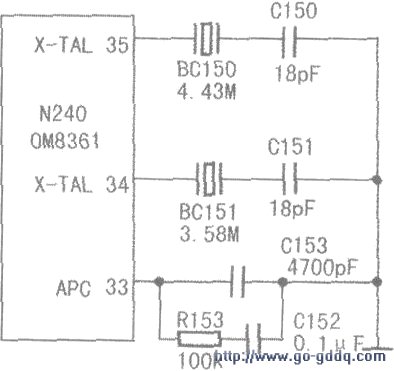

　　选看一个图像较清晰的频道，测OM8361(N240)，与彩色有关的引脚电压，如图所示，外接晶振端(34)、(35)脚电压均为2．2v，色同步相位检波端(33)脚电压为0．5v，色饱和度控制端(26)脚电压为0．8v(可调)。

　　从电压值看(33)脚最值得怀疑。用万用表R×1k挡测(33)脚对地电阻，正反向阻值均接近0Ω，用针头把(33)脚悬空，正反向阻值仍接近0Ω，判断(33)脚内电路损坏。考虑OM8361其他功能正常，决定对(33)脚进行电击试验。先悬空N240(33)脚，再找来12v稳压电源，负极接地，正极碰触(33)脚，测得(33)脚对地阻值变成10kΩ，重新焊好(33)脚。

　　通电后彩色出现且很浓。

　　此时，测得OM8361的(34)、(35)脚电压均为3V，(33)脚电压为4v，(26)脚电压为2 6v，用遥控器将色饱和度调至适中，此机检修完毕。

　　由于(33)脚为色同步相位检波外接阻容元件端，其直流电压直接影响彩色解码电路，所以该脚是检修无彩色故障的关键引脚。
