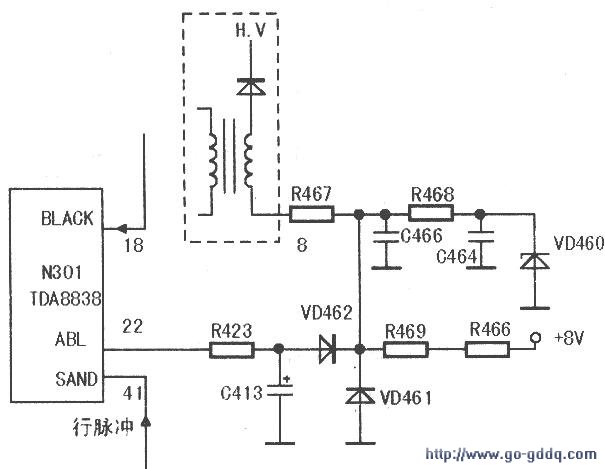

此机采用的小信号IC为TDA8839，开盖检查，发现集成块TDA8838及视放块TDA6107已被换过，其附近外围元件也有明显检查过的痕迹。测三枪阴极电位偏高，怀疑ABL电路有问题，相关电路如图所示，查ABL电阻R467正常；断开二极管V462后，故障消失，确定故障范围在VD462负极之后的电路中。对这部分ABL电路进行重点检查，发现VD461漏电。事后实验证实，当VD461短路时，出现黑屏；当VD461漏电电阻约为200Ω时，屏卜．能出现较暗的图像。
