拨动电源开关至开启位。显示屏不出现开机画面．呈现黑屏。无任何反应。如果插着耳机。拨动电源开关瞬间可听到“咚”一声电流冲击声。

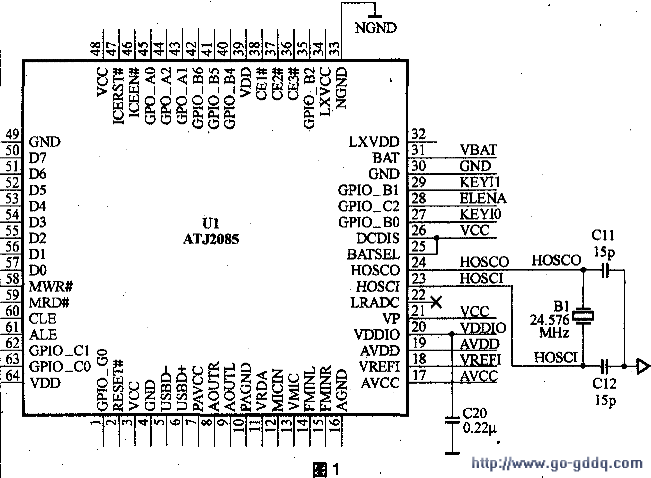

　　这是很常见的典型不开机故障；也称开机无反应故障，在MP3播放器故障中所占比例很大。对该型播放器而言，开机后应看到显示屏出现开机画面，随后显现功能菜单选择画面，由用户按键选择所需的功能，如：音乐播放、录音、E-BOOK、PHOTO、FM收音和系统设置等。本例由于开机无反应、黑屏，因此是典型的不开机故障。检修时，先关闭电源开关，然后拆卸播放器，测量锂电池电压为3.7V左右，正常。上篇文章讲过：造成不开机故障的主要原因有三：一是晶体振荡器不工作二是没有电源电压或电压不正常，三是闪存或主芯片损坏。检修时可依次对上述三种原因分别进行检查处理。由于锂电池电压正常，遵循先易后难的检查原则，先查晶体振荡器。该机的晶体振荡器电路及实体分别如图1、图2所示。图1中的HOSCI和HOSCO分别是主芯片ATJ2085的晶振输入端和输出端，外接晶振Bl和电容C11、C12，与主芯片内电路组成频率为24.576MHz的晶体振荡器。

　　经检查晶体B1等元件和电路外观没发现虚焊、短路和断路等现象，再用万用表测量晶振两端对地电阻，没发现短路现象，由此初步判断晶振或电容损坏，通常以前者可能为大，用一个好的24.576MHz晶振代换试机，结果合上电源开关即出现开机画面，按键试机一切功能均正常，至此故障被排除。

　　晶振电路作为芯片内电路的基准同步振荡源，对电路正常工作至关重要，由于一些晶振受震或受潮后容易损坏，所以不少电子产品的晶振故障比较常见，通常先检查晶振电路往往会收到事半功倍的效果。MP3常用的晶振有圆柱式和贴片式两种，通常贴片式晶振性能较可靠，故障率较低，但成本也高。

　　晶振的频率有26.000MHz、24.576Mhz、24.000MHz、16.000MHz、6.000MHz等多种规格，视主芯片的不同而不尽相同，代换时要用同规格的产品，不要搞错。

　　检查晶振好坏的最简单方法是替换法，即用好的晶振换下原机的晶振试验。检查时注意不要多拨动晶振，否则容易折断引脚，要修复就麻烦了。还要避免多次焊接，以防止烫坏元器件或印制线路。此外，有些播放器进水受潮后若没及时处理，其晶振电路的两个电容较易损坏，检查时应该注意。如果检查晶振电路正常，那么不开机故障大都是电源电路或主芯片等损坏所致，一般根据电路图，可分别测量电源电路和各个分支供电电路的电源电压，大都可很快查到电压不正常的故障部位或损坏的元器件、印制线路。如果电源电路也正常，故障就很可能是主芯片和闪存等虚焊或损坏所引起的。
