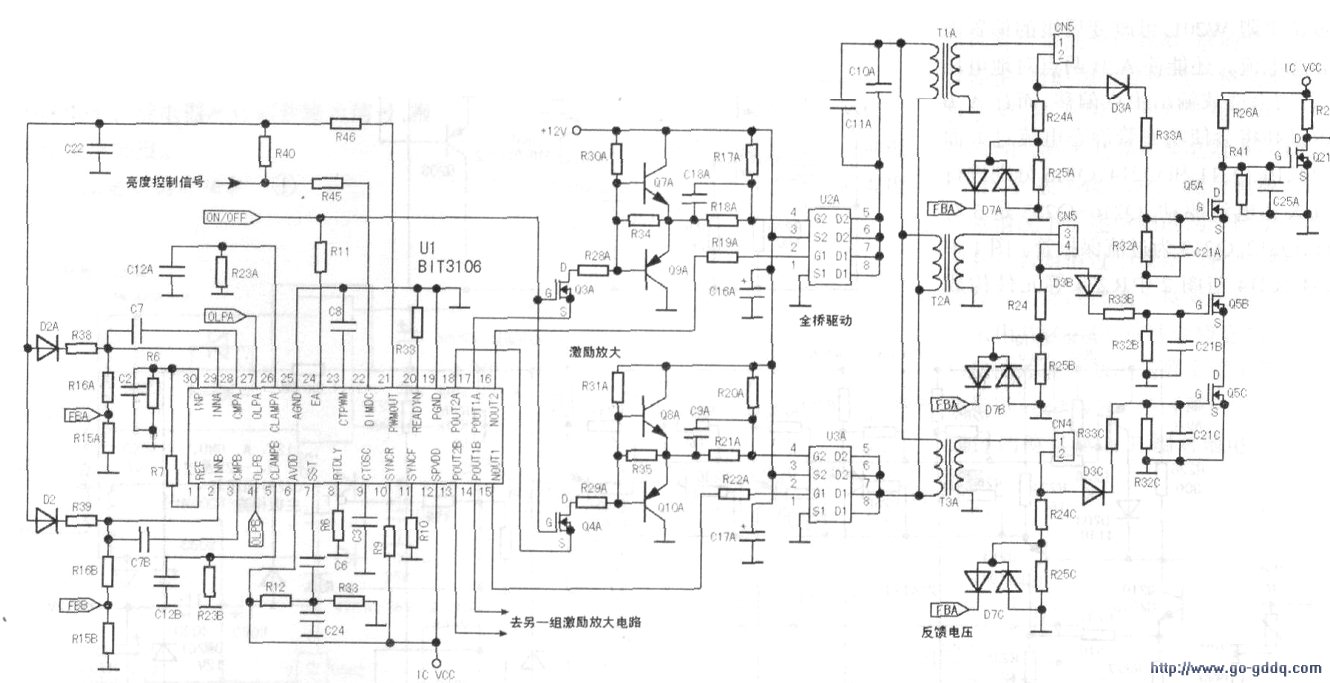

观察此机的背光灯不亮，说明高压板电路没有工作，此机高压板电路如图所示（仅画出了一组后级驱动电路），由驱动控制电路Ul(BIT3106A)及外围元器件组成。

　　通电开机后需点亮灯管时，微处理器输出ON/OFF高电平信号，加到U1(24)脚。同时，给U1的⑥、(12)脚送来工作电源。U1得到启动信号和工作电源后，内部振荡电路便开始r作，振荡频率由Ul⑧、⑨脚外围的定时阻容元件决定。振荡电路产生的振荡脉冲分频后加至其内部驱动电路，变换整形后从(13)、(14)和(17)、(18)脚输出，送往全桥驱动电路驱动电路为两组，这里以其中一组为例分析其电路工作原理。

　　由Ul产生的振荡脉冲信号，经其内部电路处理后(18)脚输出，经Q4A放大．Ql0A、Q8A推挽缓冲后，经R35、R21A加到U3A的④脚，经其内部p沟道MOSFET管放大后，从U3A的⑤、⑥脚输出；U1(15)脚输出的信号经R22A送到U3A的②脚，经其内部N沟道MOSFET管放大后，从U3A的⑤、⑧脚输出：(17)脚输H1的驱动信号经QA3放大、Q9A、Q7A推挽缓冲后，经R34、R18A加到U2A④脚，经内部p沟道MOSFET管放大后从U2A的⑤、⑥脚输出；Ul(16)脚输出的信号经R19A送到U2A的②脚，同样经内部N沟道MOSFET管放大后，从U2A的⑦、⑧脚输出。在卜述驱动脉冲信号驱动下，U2A.U3A内部p、N沟道MOSFET管交替导通与截止，并从U2A、U3A的⑤~⑧脚输出脉冲信号，经C1（JA、CllA加到TIA～T3A的初级绕组，经T1A～T3A变换后，次级绕组输出700W左有的高压，经CN5的①脚进入A组灯管。

　　电流由CN5③脚输m经R24A、R25A到地形成回路，于是A组灯管1点亮，为保证背光灯亮度稳定，在R25A上端产生的电压作为负反馈(FBA)信号，反馈到Ul(29)脚（内部放大器反相输入端），自动稳定Ull内部放大管的工作状态：高压经CN5的②脚进入A组灯管2，电流从CN5的④脚输出，经R24B、R25B到地形成同路，A组灯管2点亮；白动稳定Ul内部放大管的工作状态。从变压器T3A输出的高压经CN4①脚进A组灯管3，电流从CN4②脚输出，经R24C、R25C到地形成回路，A组灯管3点亮；同样在R25B、R25C卜端产生的电压作为负反馈信号，均反馈到Ul的(29)脚，自动稳定Ul内部放大管的工作状态。

　　该电路还设置有A、B灯管单元亮度控制电路及电流保护电路。亮度控制电路是南R40、D2A、D2B、R38、R.39等元件组成，需控制灯管亮度时，从主板送来的PWM控制信号，经R40限流、C22滤波后，分别由I）2A、R38和D2B、R39加到Ul的(29)脚和②脚，经U1内部电路处理后，通过控制Ul输出的驱动脉冲占空比，以达到亮度控制的目的。

　　电流保护电路由D3A、D3B、1）3C、Q5A、Q5B、Q5C及Ul(27)脚内部电路组成．经上述高压电路原理分析后，榆查高压板插座供电正常，检测功率输m模块U2A、U3A均正常，检查TIA、T2A、T3A及电容Cl0A、CllA，发现CllA已开路，更换一只2.33VF/100V瓷片电容后，故障排除。
