背投彩电无光故障多是由于行扫描电路未工作，导致无投影管所需的各种工作电压所致。另外，还有可能是保护电路启动，如+200V电路无输出保护，或+B电压过流保护及灯丝电压过压保护，+30V电压保护等；还有就是主开关电源有故障。

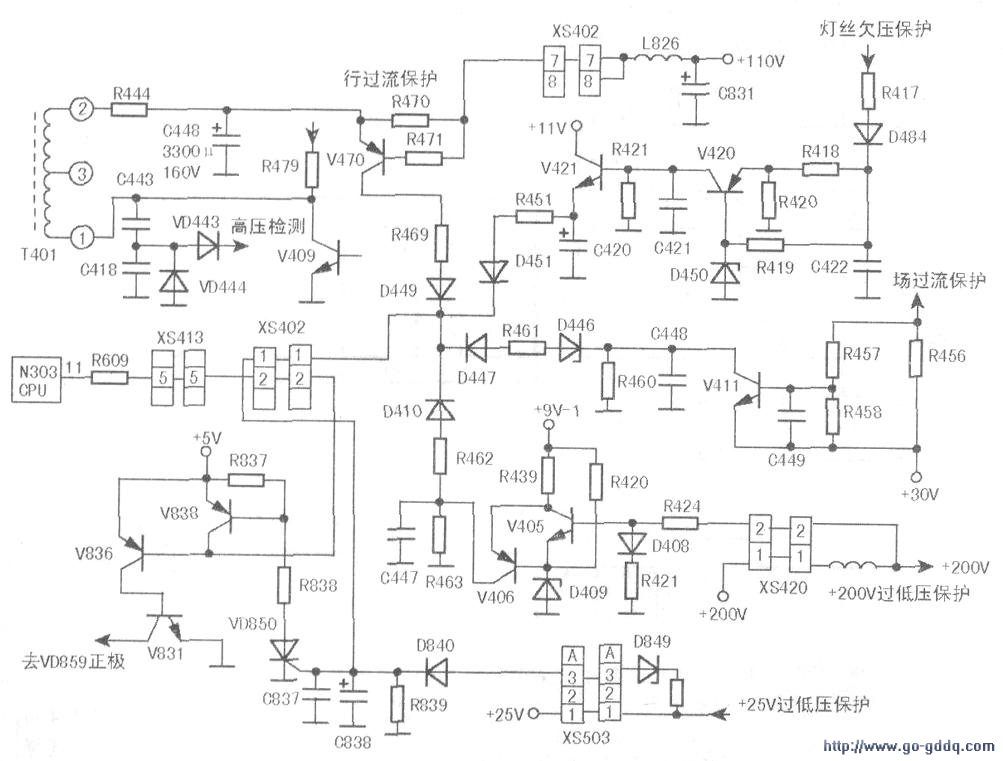

　　首先检查开关电源+B电压，测量结果为50V，而正常时应为110V。上述检查结果说明保护电路已启动，或CPU(N303)⑩脚因故障误发待机指令。测量CPU(11)脚电压为低电平，正常；测量可控硅V850为截止状态。由测量结果说明该故障是因某保护电路起控造成的，相关电路如图所示。

　　测量XS402A①脚为高电平，XS803A①脚为低电平ov，说明主电源+110V保护电路启动。主电源保护有四路：V470为+B过流保护控制管．V406为+200v欠压保护控制管，V412为灯丝过压保护控制管，V411为场+30V供电过流保护控制管。行扫描输H{级过流保护是由V470等元件组成，当+B输出电流超过3A时，R470(0.2Ω)上将有超过0.6V的电压，此时V470导通、VD449导通，电流通过XS402排捕进入主电源，使可控硅V850导通，V8.38导通，V836截止，于是保护电路动作，主电源立即进入低电压输出轻负荷状态，会聚电源输出电压为零，其他输出电压也为零，只有在故障彻底排除后，重新接通市电，电源才能恢复正常工作状态。

　　场输出级过流保护电路是由V411、稳压管D446及采样电阻456等元件组成，当场输m级电源+30V输m大于0.68A时，V411导通，只要R460上的电压超过5.6V时，D447便导通。同样可使可控硅V850导通，整机处于待机状态CRT灯丝保移、电路是由V420、V421、D450等组成，当投影管灯丝两端的行逆程脉冲幅度超过25V时，V420导通，随之V421也导通，D451导通电流经排插X5402①脚进入主电源板，促使可控硅V850导通，V838导通，V836截止，整机进入待机状态+200V欠乐保护是由V405、V406等元件组成。正常时，+200V在R421的分压加上D408的正向偏压（约0.7V），大于V4(b发射极电压，V405饱和导通，V406截止。

　　当+200V电压低至+140V时，V405截止，V406导通，二极管D410也导通，则可控硅v850导通，接着V838导通，V836截止，整机处于待机状态，行输出级停振，+200V电压降为0V，从而达到保护投影管的目的．上述保护控制管中任一只导通都会使电源进入待机状态，即除给CPU与存储器的5v供电外，其他电压均较低，此时行扫描电路已不丁作。

　　怀疑行扫描电路有过流故障，于是重点检查行扫描电路及+B电压电路中有关元件，最后发现+110V滤波电容C448严重漏电，用一只33μF/160V电解电容换上后，故障排除。
