此机采用60P机芯。该机芯设置有多种保护电路，如行输出过流、过压保护、场输出过流保护、视频+200V欠压保护及场扫描失落保护等。

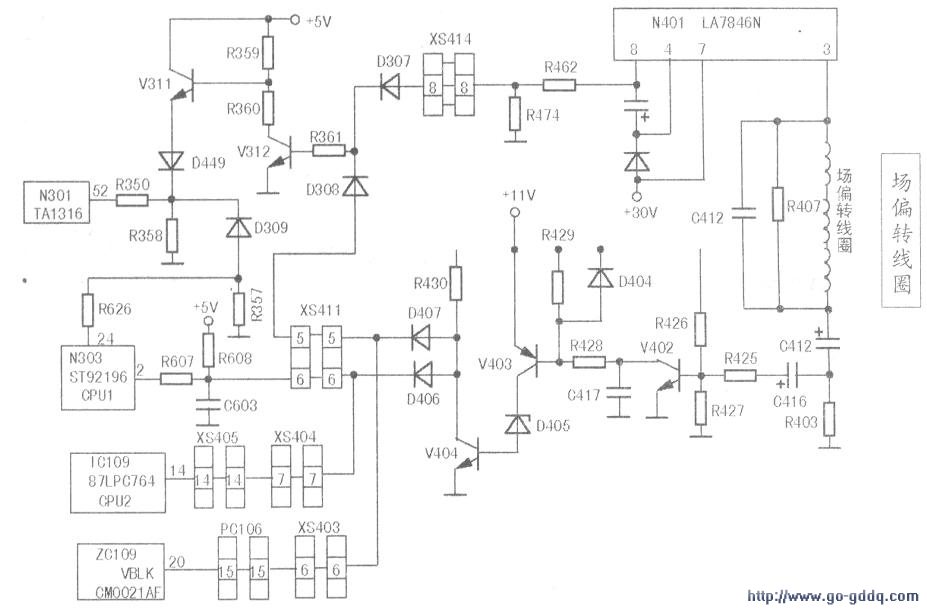

　　因指示灯亮，说明主开关电源基本正常。卸开机盖，直观检查电路元件是否有电阻烧焦、电容有鼓包或炸裂现象，经查没发现此类问题。观察投影管的灯丝已亮，说明行扫描电路已启动，黑屏有可能是场扫描失落保护电路动作引起的。重点检查主信号板上N301( TA1316)(52)脚的电压，检查发现该脚呈高电平状态，为此判定为场失落保护造成此机故障。该机的场失落保护电路如图所示。

　　正常工作时，场偏转线圈中的锯齿电流在R403上产生正极性电压，使V402导通，随即V403、V404也导通，其集电极为低电平，二极管D407、D308截止；同时，场输出集成电路N401 (LA7846N)⑧脚输出的正极性场消隐脉冲使D307导通，再经V312、V311两级整形、放大、倒相后，送人视频信号处理集成电路N301 (TA1316AN)的(52)脚，镶嵌在R、G、B信号中，作为场消隐脉冲．如果场扫描因某种原因停止T作，电阻R4003I的电压变为0V，V402～V404截止．V404集电极输出高电平，D407、D308导通．V312、V311导通，此时N301(52)脚输入高电平，则三基色输出端输H{消隐电平，出现黑屏D307和D308相当于“或门”电路，只要有一路是高电平．N301三基色输出端就输出消隐电平。

　　另外，数字会聚电路中的CPU2(14)脚及CM0021AF(20)脚在此时也获得高电平信息，便立即停止数字会聚信号输出；同时．CPU1②脚因有高电平输入，CPU1通过软件作相应处理，CPU1①脚输出高电平消隐信号，由IIC总线发出指示，使TA1317④脚无场扫描脉冲输出。

　　经卜述分析后，重点检查场扫描电路N401及场失落保护电路。经查N401各脚电压基本正常，查其外围元件也没发现问题，接着检查场失落保护电路中各有关元件也均正常。查场偏转线圈也无开路故障，场输出电容C412也无问题。当查到电容C416时，发现此电容负极与电路板之间已开路，将其重新补焊后试机，故障排除。
