此机通电开机指示灯亮，二次开机后能听到继电器的吸舍声，但屏上无光栅，2s后待机保护。

　　指示灯亮，证明彩电的电源板STB5V电压供电电路工作正常，因此怀疑故障出在信号主板或屏电源电路。找来一块同型号主板代换以确认故障范围，但代换后故障依旧，这说明故障不在主板上，而是电源电路有问题。

　　此机采用的是松下S9屏及MPF7434电源。对该电源电路上的组件进行检查，发现屏电源板除STB5V电压正常，其他均无电压输出，取下电源板，测量其各组电压及对地电阻均在正常范围内。试将插座P12的⑩脚和IC170的(29)脚对地短路，然后在通电瞬间测得各组电压均有输出，但马上回到Ov，电源板进入保护状态。待机时测量MCU(IC170)的各保护脚电压，发现(25)脚电压为0V，而正常工作时此脚电压为4.98V。(25)脚是过压保护脚，说明屏电源板由于电压过高已进入保护。再次测量各组电压的瞬间输出值，以验证卜述判断是否正确，当测量到vsus电压时，发现在输出的瞬间电压很高，故而怀疑此电路中的稳压电路有问题。

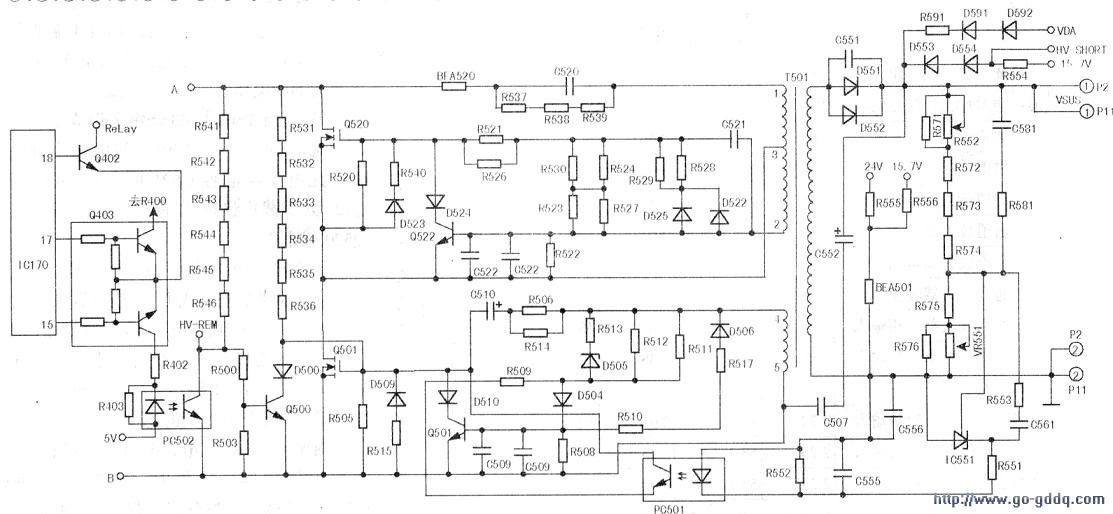

　　电源板vsus电压形成电路如图所示，主要是由T501、Q520、Q501，Q522、Q502、IC551、PC501、PC502、IC170、Q500、Q403及外围元器件组成。Q500、PC502组成开／待机控制电路：当电源处于待机状态时，300V直流电压经电阻R541~R546、R500、R503分压后，得到0.65V的电压送到Q500基极，使Q500饱和导通，通过二极管D500将Q501栅极电压短路到地，使MOS管Q501无法工作，vsus电压无输出。二次开机后，IC170的(15)脚输出2.79V电压，使Q403饱和导通，光电耦合器PC502内的发光二极管发光强度增加，次级的光敏三极管导通能力增强，从而将加在Q500基极上的电压分流，使Q500截止，失去对MOS管Q501栅极的分流能力，于是300V电压经R531～R536和R505分压为Q501栅极提供工作电压，Q50l开始导通，电路进入工作状态。

　　电路中的C520串接在T501初级绕组①端，它与MOS管Q501形成振荡回路。当Q501导通后．+300V直流电压经电容C520和T501的①一③绕组加到Q501上。同时，在①-③绕组中形成①正③负的感应电动势，由于T501①、④端为同名端，所以在互感作用下T501④端为正电压，此电压经电阻R506和R514、电容C510耦合使Q50l饱和导通，同时开始对C510充电，在0510上形成左负右正的电压。当C510右端电压高于稳压管D505的反向击穿电压时，电压经R513、D505、D504加至Q502基极，Q502导通，则Q50l栅极电压下降，Q50l迅速退m饱和状态，T501①-③绕组感应的电动势也将发生变化，形成上负下正的感应电动势，通过T501的互感作用，④-⑤绕组上的电压经电容C510耦合到Q501的栅极，促使Q50l迅速进入截止状态，T501④端的负电压又对电容C510充电，作为下次Q501导通的翻转电压。

　　另外，当T501①-③绕组上形成上正下负的感应电动势时，T501②端电压为负电压。此电压经电容C521耦合使MOS管Q520处于截止状态，以保证Q50l导通时，Q520截止。

　　从上面分析得知，在Q501截止时，T501①-③绕组上形成上负下正的电动势，使T501②端E得到正电压，经电容C521耦合至Q520栅极，Q520开始导通，Q52()导通后，在T501①-②绕组上感应的电动势发生反转，形成上正下负的感应电动势，此电压会对电容C521充电，电压为左正右负，当此电压达到一定值时，Q522导通，使Q520的栅极电压被分流而截止，同时T501①端的正电压在互感作用下会使Q50l导通，完成一个振荡过程。

　　T501次级绕组上形成的电压经D551、D552整流及C522滤波，形成175V的vsus电压。此电压分为两路：

　　一路作为屏上Y板的供电电压，另一路则经VR522、R571—R576、VR551取样后，加至三端精密稳压器IC551的控制端，控制IC551的导通能力，在光电耦合器PC501的作用下，Q50l的开关频率就会因vsus电压的高低而改变，从而使输出电压保持稳定。当输出的vsus电压上升时，取样后的电压使三端稳压器IC551的导通能力增强，由于光电耦合器P501内的发光二极管正端连接固定偏置24V和15.7V电路，则发光二极管的发光也会随着增强，光敏三极管c、e极间等效电阻减小，则Q501的导通时间缩短，输}{{电压下降，起到稳定电压的目的对电源稳压电路元件进行逐个检查，结果发现光电耦合器PC501已损坏。由于PC501损坏，使Q501的导通时间无法控制，引起输出电压升高，导致本故障，更换Pc501后故障排除。
