此机通电开机后，图、声均正常，但收看约五分钟后，图像逐渐变差，有时图像突然消失，一会儿又能正常。

　　据故障现象及以往的维修经验分析，此现象属逃台故障。逃台故障实际就是高频头的本振频率发生漂移，而高频头的本振频率是南高频头的供电电压和IIC总线共同决定的。首先怀疑高频头的供电有问题，测量该机+5V、+33V及IIC总线电压，结果发现+33V电压极不稳定，在8V～30V之间变化，而+5V电压和IIC总线电压均稳定正常。由此判断+33V电压形成电路有问题。

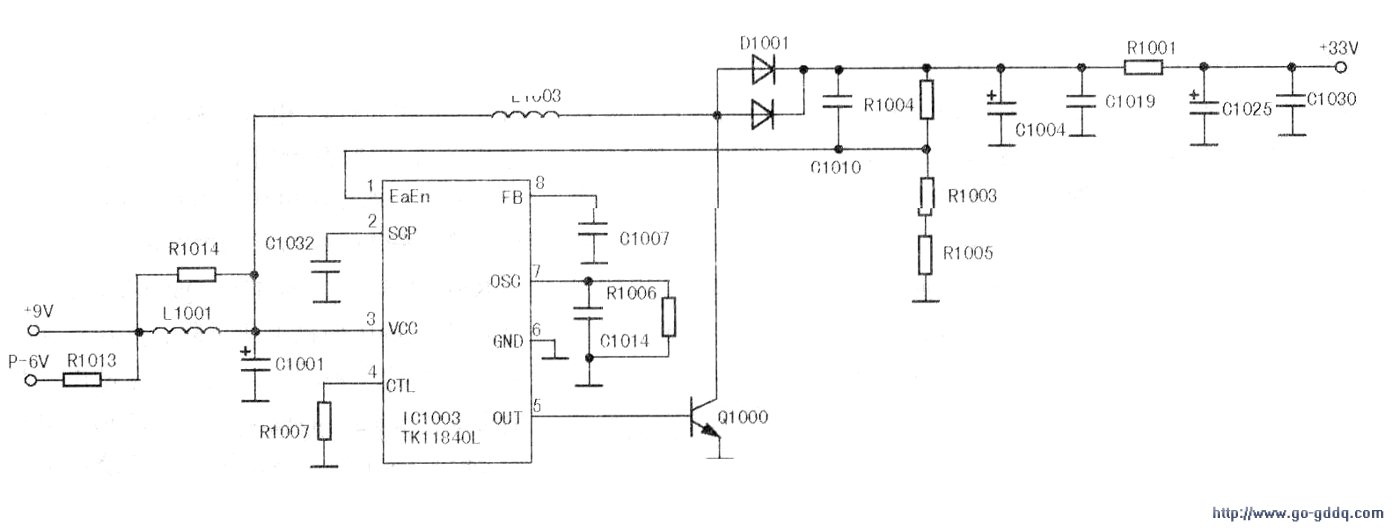

　　该机+33V电压形成电路如图所示，由IC1003 (TK11840L)、Ql000及外围元件组成，将+9V电压转换成+33V电压，其工作原理如下：+9V电压经电感Ll00l加到IC1003的③脚，IC1003内部振荡电路开始振荡工作，产生的振荡脉冲经逻辑电路控制后，送到ICl003内部晶体管，经其驱动放大后，从晶体管集电极（也就是ICl003⑤脚）输出，驱动外部开关管Q1000使之工作在开关状态．在Q1000导通期间，+9V电压经储能电感L1003及Q1000的c-e结到地，形成回路，在L1003储存能量；在开关管Q1000截止期间，储能电感L1003感应出左负右正的脉冲电压，与+9V电压叠加后，经二极管Dl001整流及电容C1004、C1019滤波后，形成+33V电压为高频头供电。+33V输出电压还经R1003、R1004、R1005分压后加至IC1003①脚，经IC1003内部比较后，送到其内部控制电路，使IC1003⑤脚输m的脉冲占空比保持固定，若电阻R1003、R1004或R1005的阻值发生变化，会导致输出电压发生变化。IC1003的②脚外接软启动电容C1032，其作用是在每次开机时，限制IC1003的⑤脚激励脉冲导通时间不至于过长，即限制开关管Q1000基极电流，实现软启动。经上述电路原理分析后，重点检查图1中有关元件及ICl003、Q1000本身，结果发现开关管Q1000性能变差，用型号为KT03552T的管子更换后，电压恢复稳定，长时间收看，图像稳定，故障排除。
