通电试机后发现，电源指示灯亮，按面板按键和遥控器待机键均不能开机，打开后盖，测量待机控制管V960(2SC1815)基极为高电位，说明该管处于饱和导通状态，测CPU(U23．M30622SPGP)(11)脚（外接晶振）电压也正常；测CPU的供电端（(14)、(16)脚）电压均正常，更换晶振Y4(10MHz)后试机故障依旧。

　　根据以往经验，CPU、视频数字处理器SVP-EX11常因引脚虚焊、短路等造成黑屏和无图故障。仔细检查各引脚，并没有发现虚焊、短路等情况。

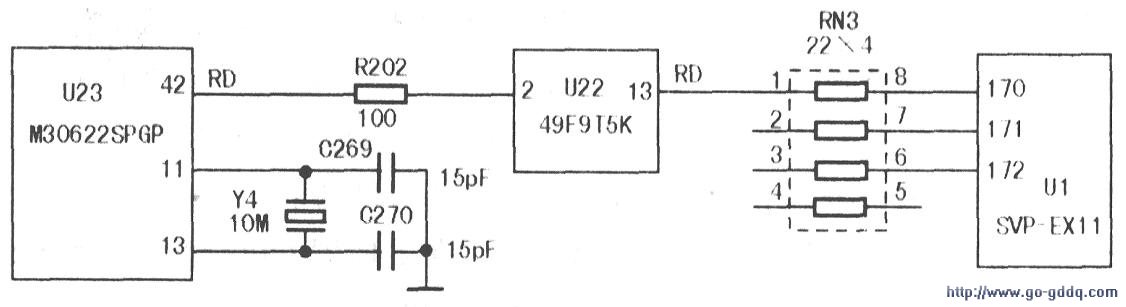

　　重新补焊各引脚后试机，故障依旧；最后用电阻测量法逐个测量相关的测试点，当测到排阻RN3时，发现其⑧脚的对地阻值偏大，开机再测该脚电压仅为3.8V(正常时约为4.8V)，将它拆下测量却是正常的，再测量它的前一级，电子切换开关U22(49F9T5K)(13)脚电压也偏低。如图所示，CPU(42)脚输出RD控制信号，经U22处理后从它的(13)脚送出，送往视频数字控制器Ul(SVP-EX11)的(170)脚，去控制芯片内部的视频信息读写。

　　测量结果得知，CPU(42)脚RD信号输出电压正常，所以怀疑U22内部电路有问题，将其换新后试机，图声恢复正常，再测RN3⑧脚电压也恢复正常。
