开机检查发现图像上有白横线干扰，仔细听有类似于行频叫声。根据以往维修经验认为：大多数响声一般是由偏转线圈、行高压包、行枕校电感引起的。检查上述元器件没发现明显问题。检查行电路部分，B+电压为135V正常，测量行输出脉冲也正常，行频15625Hz也正常，测量行管及高压包输出部分也没发现明显异常，关断电源用放大镜观察电路板也未发现有虚焊、断裂、接触不良等现象。更换行输出变压器后故障依旧，由此维修陷入困境。

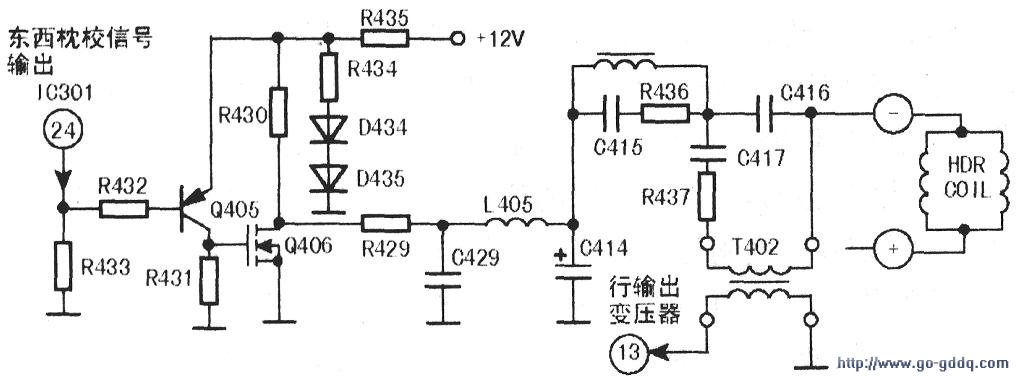

　　经上述检查后，怀疑枕校电路有问题，此机的枕校电路如图所示。由IC301(STV6888)内部EW放大器产生的EW东西枕形抛物波脉冲，从(24)脚输出，通过电阻R432加到Q405的基极，经Q405和Q406放大后，再经电阻R429、电感L405加至电容C414上形成场频抛物波电压，去调制行扫描电流。Q406漏极输出带有直流成分的抛物波加到阻尼二极管D434、D435时，被行扫描电流调制成下凹的调制电压。由于行管集电极为等幅的行反峰脉冲，其直流电压为固定的135V。

　　当电容C414两端电压为下凹的场锯齿波电压时，C416的两端电压则为上凸的抛物波，电容C416两端电压作为行偏转电流的供电电路，则流过行偏转线圈的电流受场频抛物波调制，以达到光栅的东西枕形校正目的。经上述分析后，检查图中的Q405、Q429，D434、D435、C414、C415、C416、C417，最后发现电容C417失效，换上一只15nF/400V的电容后故障排除。
