康佳P21SA383彩电图像左移
来源:本站整理  作者:佚名  2011-09-07 15:15:28

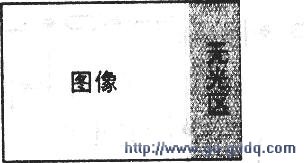

  此机开机有图像,有伴音,但图像向左移,右边出现约4cm宽的黑区,如右图所示,并且面板及遥控器部分按键失控,调节音量调节键,音量不变化,也无字符显示。该机为康佳SA机芯,采用三洋超级芯片LA76931(N103)。由于存在多种故障现象,决定从部分按键失控、无字符显示这一故障点人手,怀疑存储器损坏或数据有变化,换上一块拷贝有同型机数据的存储器试机,故障依旧。

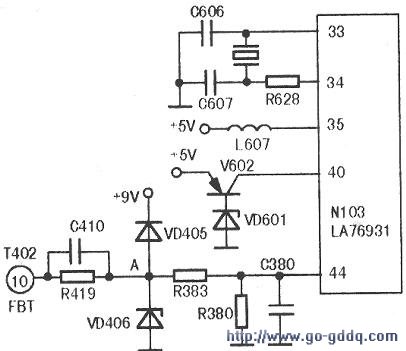

  再查CPU工作条件,N103(35)脚为CPU供电端,如上图所示。实测(35)脚电压为+5V,正常。用示波器观测N103(33)、(34)脚波形及(40)脚复位电压均正常。至此,初步认为CPU工作条件已具备,难道超级芯片损坏?

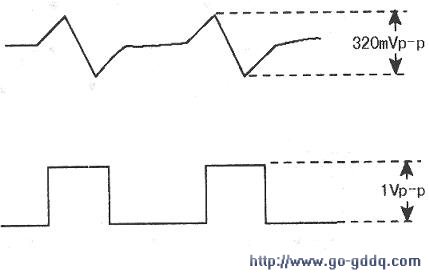

  细心观察故障现象,希望能找到新的线索。从图像左移来看,跟AFC电路有关,而AFC信号又取自行逆程脉冲,若行逆程脉冲异常会导致无字符显示。AFC脉冲是由行输出变压器T402⑩脚提供,经积分电路后变成矩形波,送至N103(44)脚,供内部AFC及字符电路使用。用示波器观察T402(44)脚的波形、幅度均正常,再观察积分电路波形(即A点波形),为具有正、负半周的尖脉冲,如中图所示。查R419、C410、R383、R380、C380均正常,用万用表测VD405正端电压为8.7V,而负端也为8.7V,估计VD405击穿,使+9V电压加至A点,与行逆程脉冲叠加,从而产生正、负半周的尖脉冲。

  拆下VD405测量,已击穿,换新后故障排除。此时,A点的正常波形如下图所示。
