检查发现电源厚膜块N801已经炸裂，4A保险管FB01发黑，R804损坏，其他元件基本正常。代换上述损坏元件后，断开行供电电阻，接上100W灯泡开机，测得+B电压为90V左右，呈待机状态；二次开机后电压为稳定的143V，恢复行电路，后开机，+B电压下跌到110V并轻微波动。

　　拔掉行偏转线圈后，瞬间二次开机监测电源．正常，这说明行电路有过流现象。短接行管b极到地后电源也正常，于是认为烧电源厚膜块STR-W6756是因行输出局部短路引起的。找个新行输出换后故障依旧，拆下主板带回家挂到备用的高清显像管上开机，现象一样，证明故障还是在电源部分。检查电源初级几个稳压管都没问题，代换+B滤波电容C645（330μF/200V）、精密稳压器TL431、光耦及电阻R804后，仍带不起行负载，把假负载灯泡加大为200W开机，+B电压还是稳定的142V。200W都带动，电源应该是照常的！

　　代换电源次级各输出电压滤波电容后，故障依旧。采用STR-W6756的电源较简单，外围没几个元件初级二极管及电容都检查过，无异常。常见带负载差是R804(0.1Ω)阻值变大引起的，可代换了几次仍无效。

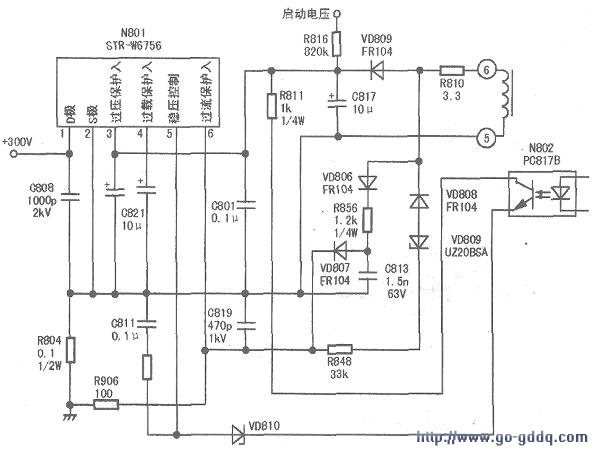

　　关机后发现300V滤波电容放电比其他机器慢一些，约2分钟后才能消失，决定从电源初级找突破口，开机测得STR-W6756各脚电压如下：①脚（开关管D极），302V左右；②脚（开关管GND），0V；③脚(vCC供电，兼欠压／过压保护脚），13.5V，有摆动；④脚（启动／过流保护脚），0.5v；⑤脚（反馈输入），3,3V；⑥脚（过流检测输入），OV。

　　③脚电压明显不对（正常时约为18V），检查这路上的元件发现R810(3.3Ω)的阻值已增至近lOOΩ。代换后试机，灯泡两端电压还是稳定的142V；去掉假负载接上行电路开机，电压稳定，图像正常，长时间试机未出现图像忽大忽小的收缩现象。
