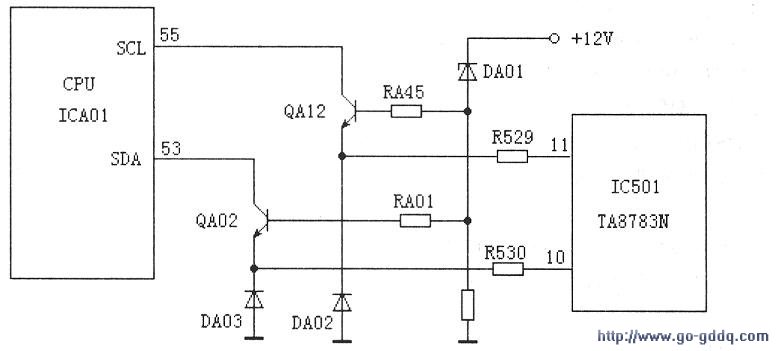

该现象既可能是小信号处理电路IC501(TA8783)有故障，也可能是IIC总线系统有故障。由于多种故障并存，先查IIC总线系统。如图所示，测量IC501的总线接口⑩、(11)脚电压，均偏低，向前查CPU(ICA01)的总线输出端(53)、(55)脚电压正常。该机SCL、SDA总线信号经射随器QA12、QA02后再与被控电路相接，检查QA12、QA02各脚电压，基极电压仅3V左右，发射极电压仅2.3V。查基极偏置电路，DA01稳压值变大，使两个射随器输出电压下降，信号幅度变小，造成IC501失控。将DA01换新后，光栅和图像恢复正常。
