检修此故障时，可先看看电视的彩色制式是否设置正确，若正确则检测Nl01(50)脚的外接晶振G201(4.43MHz)两端的波形对不对，若波形不对，则更换4.43MHz晶振及谐振电容C209，如波形正常，则查Nl01的(53)脚(APC滤波)外围的C207、R208、C208、R205、R206等元件，并检查Nl01(45)、(55)脚的5v电压是否正常。如上述检查都正常，则检查N101(60)脚有没有色度信号输出，这时可先进入到总线，察看“C.VCO.ADI”项的数据是否正确，正常数据是“6”。如果上述检查均正常的话，则可以考虑代换N101和存储器N702。

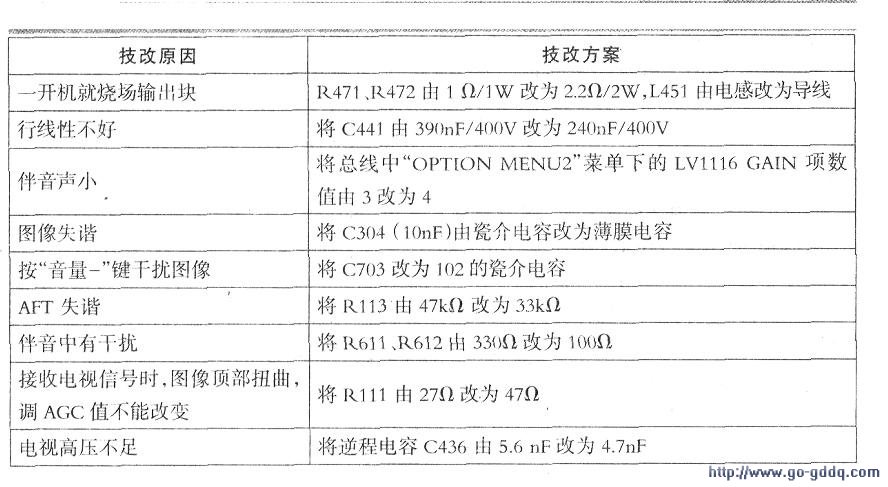

　　另外，为便于检修，特附上工厂技改方案，见下表。
