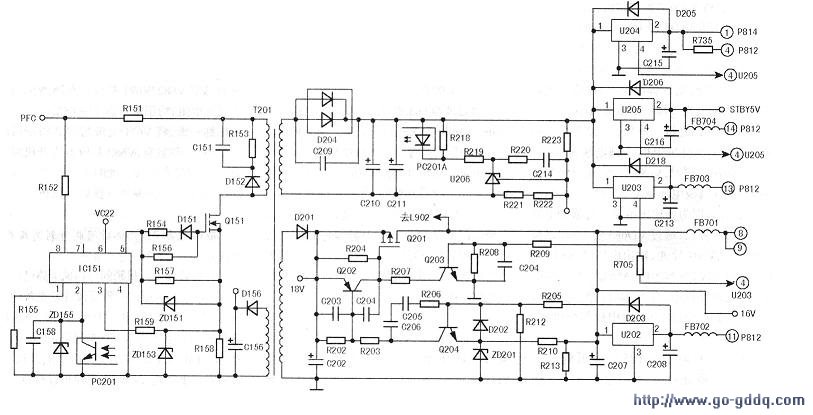

首先检查屏电源电路，卸开机器，检测屏电源板上的STB5V电压，在3V～4V之间变化，再测PFC电压在350V～380V之间变化，其他电压均无输出。南于该电源对AC220V、PFC电压及其他各路输出电压均设置有检测保护电路，为准确判断故障出在哪路电压形成电路，将光电耦合器PC151、PC152的③、④脚短接，然后通电观察，故障依旧，说明问题没有出在AC220V过/欠压检测及PFC过/欠压检测电路。接下来再将Q203的集电极、发射极短接，通电测量发现无16V电压输出，查Q202～Q204及周同元件，发现C207已击穿损坏，将C207拆下，在未换新电容之前，测得16V电压已接近30V，因此怀疑低压形成电路中的稳压电路有放障，此机电源的低压形成电路如图所示、这部分电路的稳压主要由U206、PC201和IC151内部电路组成。于是重点检查卜述电路中的各有关元器件，结果发现光电耦合器PC201的①、②脚正、反向电阻均为180Ω左右，已经损坏，将电路恢复好，更换C207、光电耦合器PC201后，通电试机故障排除。
