观察此机开机指示灯亮，实测待机电压为5.3V正常，二次开机后继电器吸合后断开，迅速测量PFC电压瞬间有380V，然后慢慢消失。这说明PFC电路在继电器断开之前已经工作，初步判断PFC电路基本正常；继电器吸合后断开，怀疑其他有电路存在问题致使保护起控，CPU停止了开机信号输出。故障的根源还是在电源板上，于是拆下电源主板单独进行检修。

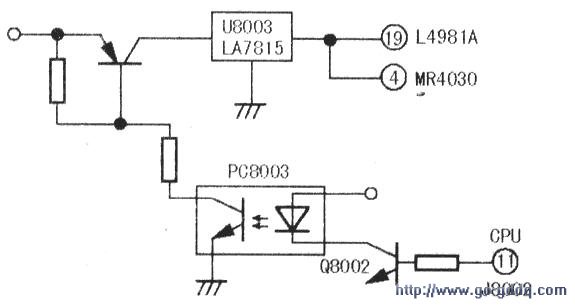

　　找到“PS-ON”端将其对地短接后开机，副电源输出的5.3V正常，副电源还输H1一路17V电压，从Q800l集电极输出后送到U8003(LA7815)，经U8003稳压后一路送到PFC电路中L4981A的(19)脚作为启动工作电压，另一路送到MR4030的④脚作为启动工作电压如图所示。

　　此时，Q8001的r作状态将由光耦PC8003来控制，光耦的初级接有Q8002，它的基极由CPU(J8002)的(11)脚输出的高低电位控制开机后测量CPU的(11)脚瞬间有高电平输出，这就是继电器瞬间吸合后断开的原因。查阅资料得知CPU的④脚外接有A12V、D5V和VG三路电压检测电路，此脚正常的电压值为3V，但实测却为0V。

　　开机检查A12V、D5V和VG三路输出电压均为ov，测量这些电压的输出对地并未短路。电源管理模块MR4030正常r作后，开关变压器T8301的次级输出上述三路电压。MR4030的⑨脚是PFC电路提供的390V电压，开机瞬间此电压正常。随后测得MR4030的④脚启动电压只有12V，此电压由LA7815供给，正常值应为15V，断开LA7815的负载后，其输出端电压也只有12V，说明LA7815变质损坏。换新后并将电源主板装回机内，开机一切正常。
