用此显示器接上电视盒就看电视，试机一切正常，试调节各按钮，正常。看了两天后，故障终于出现，满屏图像都偏黄。在出现故障时，调整色温调节功能数据，色温有变化，但难以正常，奇怪的是图像有时会瞬间变正常，难道是虚焊？
赶紧打开机盖，把所有焊点全部焊一遍，并把两个存储器24C08复制两片，装上两个新存储器，这样认为应该没有问题了。第二天看了约5个小时后图像上好象有一层黄沙，仔细观看，蓝颜色与其他颜色相比要浅很多。分析后认为，不是色温调节有问题，而是亮暗平衡电路有故障。打开机盖，图像恢复正常，观察视放板上有4个IC，但焊点已全部焊过。lCOOl(CXA2067)是一块前置视频放大IC带IIC调整功能，IC002(LM2415T)视频放大，IC003(CXD9620P)有字符显示功能。IC004(CXD2957)具有亮暗平衡调节功能，外形像厚膜IC，各引脚电压见下表。
| 脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9、10 | 11 |
| 功能 | GND | V(L | R-IN | G-IN | B-IN | 空 | R-OUT | G-OUT | B-OUT空 | +B |
| 正常电压(V) | (J | 12.1 | 4.8 | 4.8 | 4.8 | 99 1 | 98.3 | 98 2 | 179.3 | |
| 故障电压(V) | 0 | 12.1 | 4.8 | 4.8 | 4,8 | — | 99 1 | 98 3 | 168.3(有波动） | 179 3 |
因图像正常，为迅速查找故障元件，于是吹风机对着机板吹热风，吹了近半个小时故障出现，刚一测试又正常了，又吹热风，马上用酒精棉球去降温，终于确定是IC004(CXD2957)有问题。

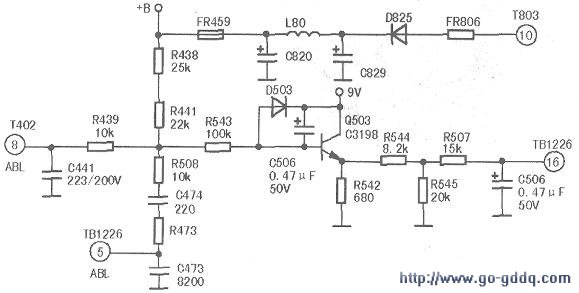

既然病因已找到，就是蓝亮暗平衡热稳定性电路不良。只要找个相似电路代换故障部位就可以了。故障元件IC004③～⑤脚为R、G、B亮暗平衡输入正常，而输出端⑦～⑨脚中⑨脚电压明显升高，由95.1V突变为170多伏，⑦、⑧脚电压始终正常。仅⑨脚电压异常，考虑到该IIC机芯有调整亮暗平衡功能，做的电路也应该具有此功能，设计下图电路。动手做一个电路板，A用线连180V，B连⑨脚外围，把IC004⑨脚与原电路悬空．C端连12V，D端连IC004⑤脚,E端连地。连好线检查无误后，开机调试RP101(lkΩ)，调整B端电压至95.1V．亮暗平衡均正常，经过两天的老化试机，始终正常。
