三菱RD21GX彩显是三菱RD21G钻石珑显像管系列里的最高型号，采用特别优化的电路设计，显示效果出色，该机已使用近十年。故障初现时有时能开机使用，有时不能开机，到最后开机瞬间屏幕四周有亮光，接着屏幕全黑，并伴有“咚”的消磁动作声，而后电源指示灯一直为绿色。

　　初步判断机内有虚焊造成接触不良故障。

　　打开外壳，显像管整个锥体全被金属壳包围，拆下几十颗固定螺丝后，看到机内电路共分三块：电源电路板、行扫描及高压电路板、信号输入及场扫描电路板。首先拆下电源板检查，发现功率稍大的元件引脚松动，其他很多元件引脚都有细微的裂纹，有的地方电路板发黑，重新焊后开机，故障依旧。但测电源板所有供电电压与标称值相符，说明故障不在电源板。

　　接着拆下行扫描及高压电路板，将板上同样的虚焊故障先排除，再试机，故障依旧。

　　测显像管G2加速极电压为零，然而在开机瞬间测该电压是存在的，而且用试电笔也能检测出开机瞬间阳极高压是存在的。仔细听到从偏转线圈中发出“滋、滋”的声音，测行输出管Q503(C5244A)基极有负电压存在，这说明行电路正在工作。但为什么开机过后高压就消失呢？在彩电的高压电路中是不会出现这种奇怪现象的，彩电中若高压电路出现异常的话，控制电路会切断行扫描信号的输出，使行电路全部停止工作。于是决定将有关电路绘制出来，再从原理上寻求答案。

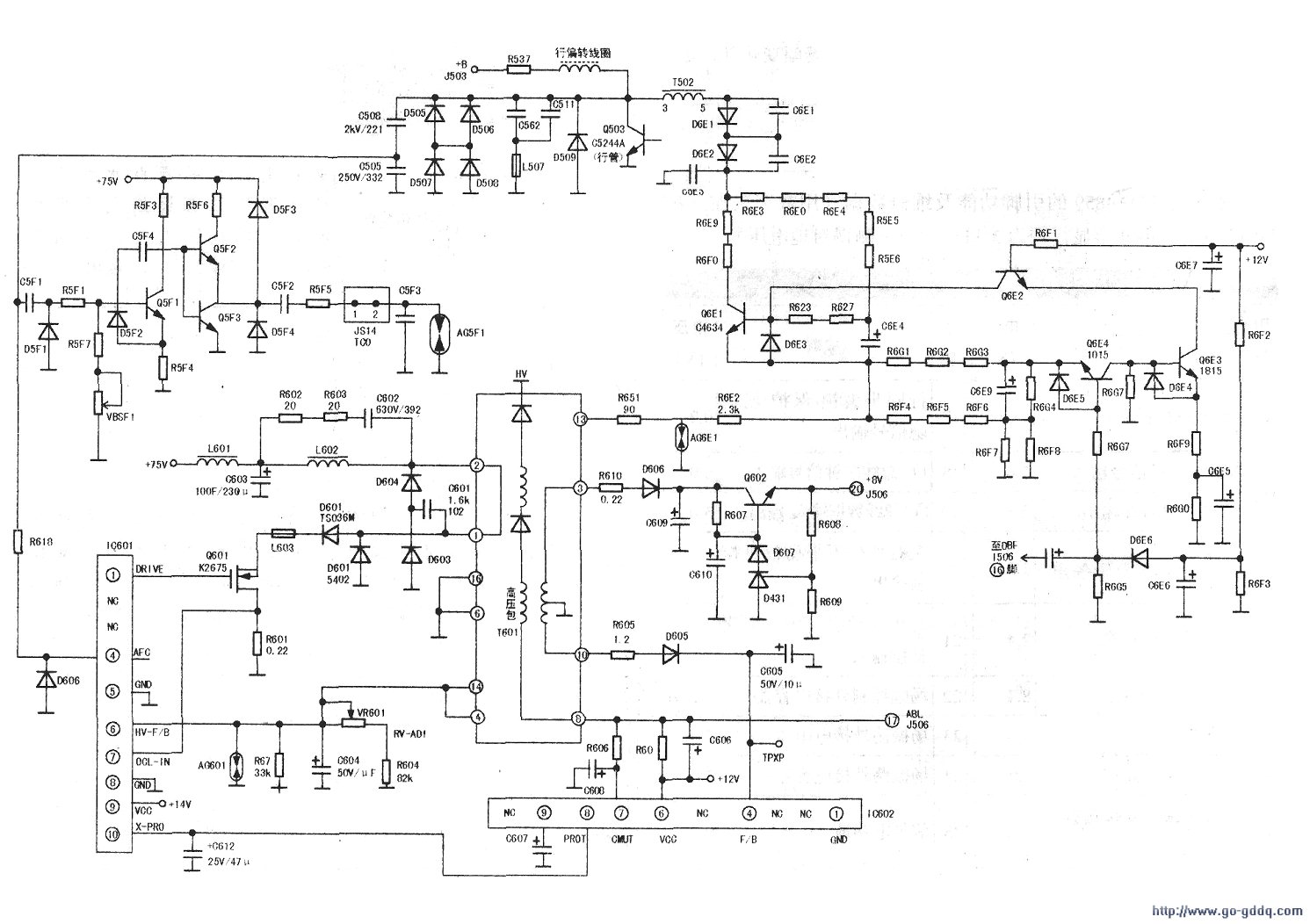

　　如图所示，该机的高压电路与行扫描电路是相互独立的。高压驱动管为场效应三极管Q601 (K2675)，控制电路由IC601、IC602组成。它们是两块直立于电路板上的小板，IC601板上有集成块MMC PCS02等元件，IC602板上有集成块JRC2903等元件。其大致原理是：1C601①脚输出的PWM脉宽控制信号使Q601导通或截止，在高压输出变压器T601①、②脚绕组中产生振荡电流，经其他绕组变换后输出阳极高压(HV)及其他供电电压。从T601⑩脚输出的电压经R605限流、D605整流、C605滤波后直接加到IC602的④脚，作为阳极高压的负反馈信号。当高压出现异常使该脚电压上升到设定值时IC602的⑧脚送出控制信号加至IC601的⑩脚，使其内的X射线保护器动作，切断IC601①脚驱动信号的输出。

　　R601为Q601的过流取样电阻，取样电压加到IC601的⑦脚。来自行扫描电路的AFC控制信号加至IC601的④脚，可让①脚输出的信号随行扫描频率的改变而改变，以得到相应的工作高电压。因此，高压电路要正常工作，IC601的④、⑦、⑩脚必须有正常的控制信号。而从故障现象看，出现高压保护的可能性较大，有必要做进一步判断。

　　经试验，断开IC602的④脚或IC601⑩脚与外围元件的连接，屏幕上均能出现藏面，但整个画面向内收缩，不能打满屏幕。这正是显像管阳极电压过高的表现。由此证明，故障确由高压保护引起。

　　本机设有专门的手动调整阳极高压的电路，由IC601(6)脚的VR601充当高压调整器，但已被胶封死。其原理是：调VR601可改变IC601⑥脚对地电阻，使⑥脚电压变化，改变IC601①脚输出脉冲的宽度，达到调整阳极高压的目的。拆下检测R617(330kΩ)、R604(82kΩ)均正常，VR601在路阻值约20kΩ，C604（lOμF/50V）正常，AG601为一玻璃管封装的元件，阻值为无穷大，估计为放电管。检修中发现，在恢复IC602④脚或IC601⑩脚与外围元件的连接后，只有断开C604不用时高压电路才能启动，屏幕出现画面，只是画面扩大到屏幕以外，说明阳极电压偏低。最后决定，将C604弃之不用，用一只2MΩ可调电阻替换R617．仔细调整它，当调到约500kΩ,时屏幕画面恢复正常。
