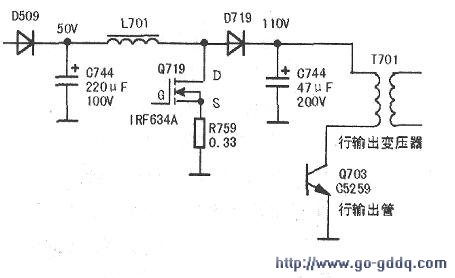

根据电路工作原理及以往的维修经验，初步判断行输出管供电电压偏低。用万用表测量行输出二次电源（或副电源），直流电压只有50v，而正常电压应为100V以上。查二次电源功率开关场效应管Q719(IRF634A)D、G极间电阻为零，且管子炸裂，说明被击穿短路，换新品后通电试机，发现画面基本正常，但画面还是不太稳定，有干扰，后用放大镜观察发现电路板上行供电整流二极管D509负端虚焊，量新补焊后故障排除。电路如图所示。

　　【小结】二次电源功率开关场效应管Q719炸裂原因值得研究。可能为D509虚焊造成的，维修中如不及时发现D509虚焊，还会发生损坏二次电源场效应管，这个故障会给以后维修类似故障以优异的启示。
