IBM T20笔记本电脑,偶尔可以触发显示,但是马上掉电
来源:本站整理  作者:佚名  2011-09-13 13:05:03



  此机偶尔可以触发显示,但是马上掉电。更多时候是触发但是不显示。

  分析检修:插上诊断卡,可以走码,但是一段时间后,RST灯就亮了,然后又重新开始走码,不断重复这样的过程。于是拆机,测试主板,跑码正常,也不出现自动复位,实验多次都正常。于是怀疑某路芯片不良而使带负载能力变弱,就插上硬盘和光驱再开机,马上开始自动复位。很明显,肯定是给硬盘和光驱供电的VCC5B电压有问题。

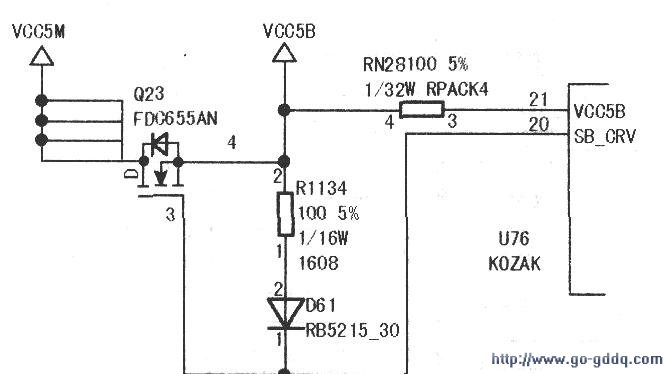

  VCC5M转换成VCC5B电压电路,见图。

  用示波器查看VCC5B电压,有很明显的负向脉冲,幅度有1V左右,而它的上级电压VCC5M没有变化,5B-DRV也很正常,说明是Q23本身不良了,于是从料板上找了一个,换上,再测试,一切正常。
