IBM -X61（板号纬创KSNOTE3, 06216 -1）笔记本，开机“滴滴”响，电流在0.7A左右，初步判断内存问题。

    分析检修：先把内存后盖拆掉，测内存SPD芯片（如图1所示）上的⑤、⑥脚SMBUS总线均无波形，说明南桥没有通过内存，接上IBM的诊断卡显示“FF”故障代码，且不走码，可能是纬创代工的不支持，于是先拆机。

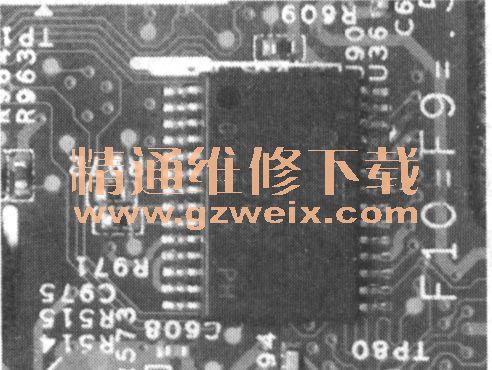

    观察裸板，发现U36密码芯片有几个脚位有腐蚀的情况，清理干净加锡后测量与外面的过孔是相通的没问题，电路如图2所示。

    然后直接测量主板的关键信号
CI与LPC的帧周期都有波形，相关电路如图3所示。

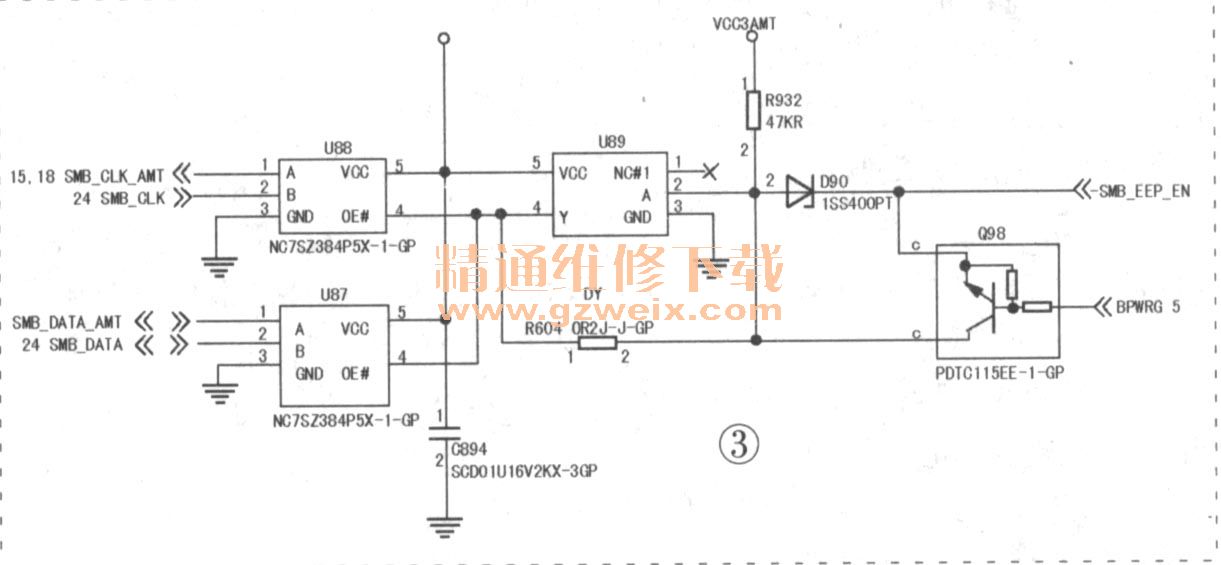

    既然PCI都有波形了基本可判断跑码了，找到内存的SMBUS总线，是来自南桥SMBUS总线经U88与U87三态门转换过来，测②脚南桥那端已经有波形，于是直接把④脚接地后测①脚也有波形了，可是上内存后发现电流还是一样，上内存与不上内存的波形也是一样说明没认到内存。于是重新分析故障点，如图4所示，测量U88的④脚为高电平，U89非门②脚为低电平，说明逻辑关系是正常的，而-SMB_EEP_EN这个信号来自于南桥的USB模块OC#/GPIO脚，应该是南桥通过读取BIOS程序来定义此脚位，但刷新了BIOS后故障依旧。

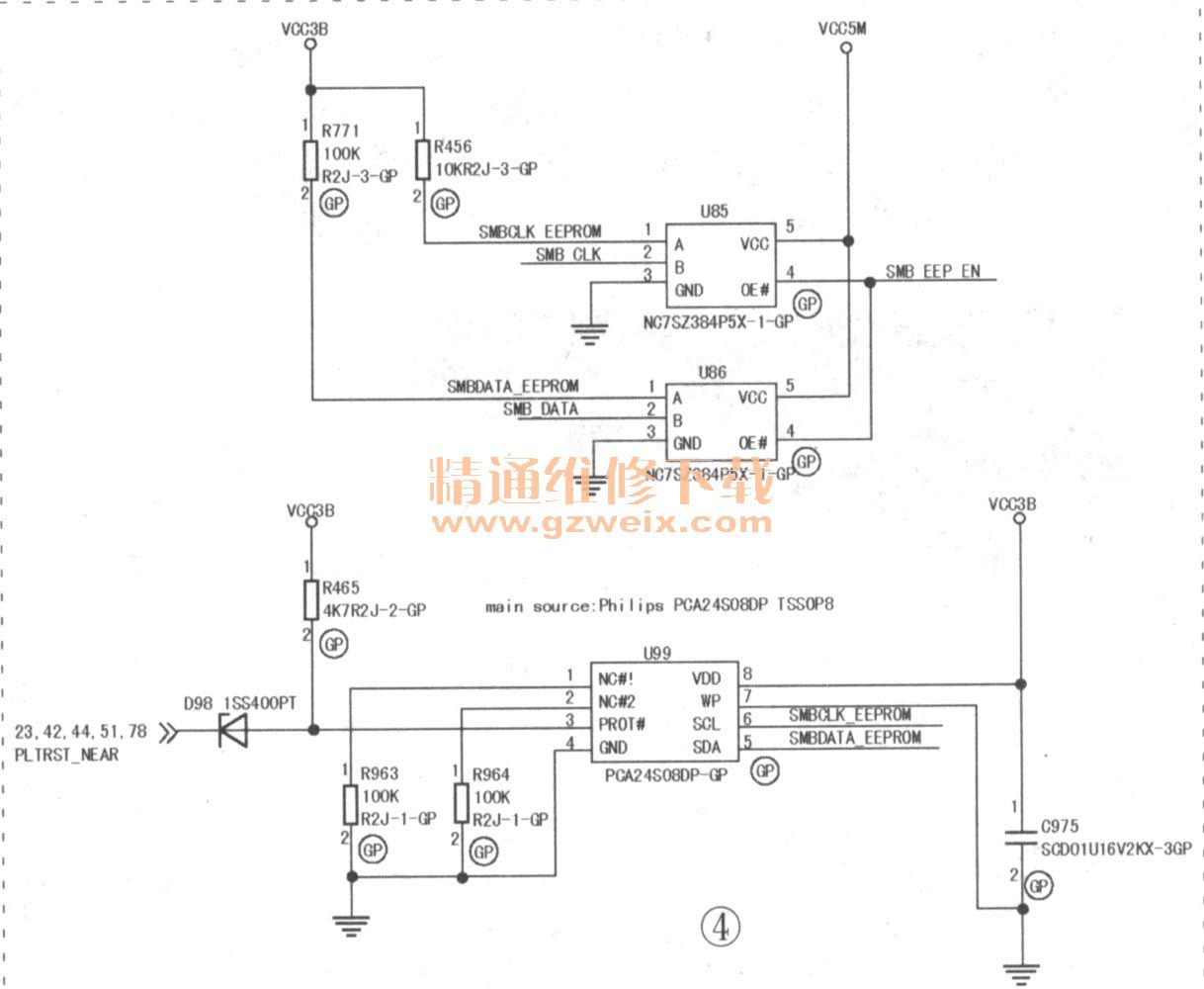

    检查U38，如图5所示，发现该信号还来到U85、U86，并进行控制，而且南桥的SMBUS总线经转换后读取U99这个芯片信息，拆了这个芯片波形有变化，说明南桥已经能读到此芯片的信息。
    想确定下是不过内存还是根本就没认到内存来决定是南桥还是北桥的问题，找到主板上的DEBUG测试点飞LPC总线看代码。

    纬创设计的主板DEBUG测试点很多中间都经过一个节点而且可能不装，把DEBUG测试点打值确定下信号是否都与主板的信号相连的，打值A5 33MHz时钟无穷大，把间的电阻直连OK，还发现一个可疑点LPC_DO阻值700多欧，其他均为400多欧。

    把诊断卡接上后没有代码出来，检查可疑点LPC_D0、DEBUG测试点与U36安全芯片相通，但是与南桥LPC总线外面的电阻不通，南桥LPC总线的电阻与其他几个LPC总线的芯片都是通的，飞线上电后电流已经有明显的变化，接外屏能亮机，至此故障排除。
