IBM T22笔记本电脑,无待机电流
来源:本站整理  作者:佚名  2011-09-13 13:05:10

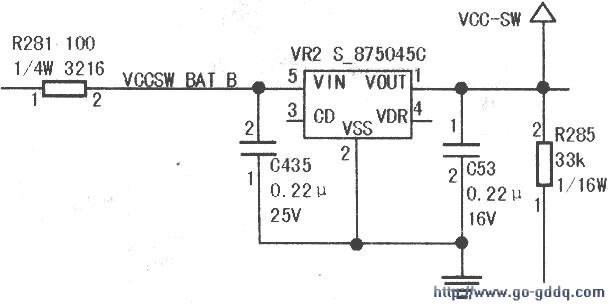

  通电测试,没有待机电流。拆开后发现ADP3421和MAX1632都已经被换过了,肯定前一维修员找不到MAX1632不工作的原因用户才拿我这里来的。于是根据时序直接先查vCC-sw的电路VR2,其输出电压只有2V左右,且不断变小;再测量R281、VR2的限流电阻,阻值已经很大了,找个同样的l00Ω电阻换上,再通电,vcc-sw幅度为5V,正常。但是待机电流偏大,达到0.1A了。测量各待机电压(又称为M电压,指IBM笔记本用适配器工作时的待机电压),发现VCC-3M没有电压输出,因VCC-5M已经产生,说明MAX1632的基本工作条件满足,于是直接测量它的(28)脚(ON3),没有电压,仔细查看发现ON3信号过来的通路上一个二极管D22已经不翼而飞了,从料板拆下一个装好,再通电,VCC-3M正常了,但是待机电流还是O.lA,如图所示。

  各待机电压都已经正常产生,而且各点的对地阻值都正常,为什么电流这么大呢,还有什么地方短路呢?仔细检测,发现VR2芯片的温升很快,于是用示波器查看它的输入和输出电压,输出5V很稳定,但输入的电压经R281后产生锯齿波,而R281之前的电压很稳定,说明是VR2工作电流过大而导致的待机电流过大,于是找个同样的芯片换上,待机正常,按开关触发,一切正常。
