长虹C2588彩电伴音时大时小
来源:本站整理  作者:佚名  2011-10-04 21:05:12

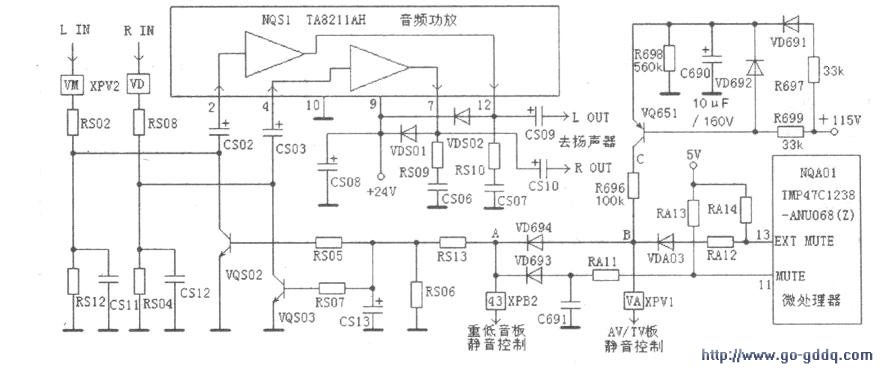

  相关电路如图所示。VQ651(随机附图标注为VQ691)是PNP型三极管,发射极电压是由R697、R699、VD691、VD692与R698串联对115V(+B)分压而得。VD692为硅二极管,通过直流电时两端压降为0.7V左右,VD692并接在VQ651b、e极间,即VQ651基极电压高于发射极0.7V左右,处于截止状态。即使电阻R698完全开路,VQ651发射极与基极也只是同电位(VQ651无漏电现象),三极管PN结无正向电压,怎么会微导通呢?

  那么在什么条件下VD692的负极电压会高于正极电压而使VQ651导通呢?只有VD692正极加有交流电压,经VD692整流、C690滤波后得到一直流电压,与+B电压叠加,才使VD692负极电压高于正极0.7V以上,从而使VQ651导通。

  相同的机型,相同的故障,也曾检修过数台,修理过程和处理方法是:用数字表的交流电压挡测+B有无交流成分,有则换+B滤波电容,无则在VD692和VD691正极对地各接一只4.7μF/160V电解电容,以滤除线路板走线所感应到的交流脉动电压。应急修理时,可剪断电阻R6%。
