长虹29D85型彩电(CH-10机芯),伴音正常、黑屏
来源:本站整理  作者:佚名  2011-10-04 21:05:09



  试调高此机的加速极电压(UG2),荧屏中部有偏色的图像。检测发现视放块NY01(TDA6108)的(5)脚(黑电流检测输出)电压为4.05V,明显偏低(正常电压约为6.5V);试更换视放块NY01及小信号处理块N301(TDA8843)也无济于事,转而更换存储器,调IIC总线,结果是劳而无功、平添许多疑问。

  一、CRT问题不容回避

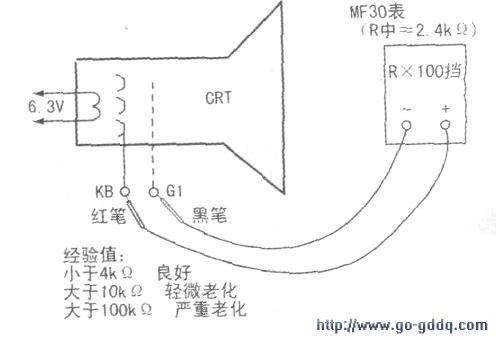

  曾遇类似故障.该故障机通电后CRT的光栅显现较为迟缓且又偏色。在测得TDA6108(5)脚电压偏低时就意识到该机的AKB电路工作失常,CRT黑屏是随之而来的保护性反应。这令想起2004年《家电维修》第11期第12页的《AKB电路引发黑屏故障的检修》一文,该文称:“AKB电路是一个大闭环反馈电路,其中任何一个环节出现故障都将引起黑屏”。由于CRT是AKB电路控制的终端,对它的检查不容回避。怀疑CRT的阴极发射能力有问题,遂拔下CRT的尾板,在灯丝两脚加上6.3V电压,用MF30型万用表的Rx100挡分别测试CRT的三个阴极(KR、KG、KB)对第1栅极(Gl)的正向电阻(G1极接黑表笔,如图所示),结果其阻值均在4.5kΩ左右,表明该CRT的三个阴极的发射能力尚可且基本上一致,判断故障与CRT本身无关:

  将CRT的尾板插上后再开机试验时,却发现CRT的灯丝发光迟缓且亮光较暗,明显不及方才单独加6.3V时的亮度,由此可见该机的灯丝供电不足。

  很快查出为灯丝供电的保险电阻RY12的阻值变大为7.3Ω(原为1,5Ω),另取1.5Ω/2W的金属膜电阻换上试机,荧屏出现白光栅且有回扫线,赶紧调低UG2。使亮度适中,此时的图像基本不偏色。

  二、灯丝欠压与阴极中毒

  CRT对灯丝电压的要求很严格,设计要求为6.3Vrms(rms为真有效值的英文缩写),如果实际丝压高于6,9Vrms就将导致阴极上的活性物质过度蒸发而缩减CRT的工作寿命,如果低于5.7Vrms就将令阴极的发射能力急剧衰减,从而影响到CRT的正常工作。当荧屏亮度不足、黑平衡失调(偏色)严重时,会使AKB的黑电流检测异常,从而进入黑屏保护状态。

  值得注意的是,灯丝电压过低的CRT通电后可能导致阴极中毒,通俗的原因解释是:阴极在工作期间,与残留在CRT管内的微量气体反应,在其表面形成有害的正离子,它们会妨碍电子的发射。但是,当阴极被加热至正常的工作温度且发射的电子束飞向荧屏时,阴极表面的正离子被驱赶离开阴极,飞离阴极的正离子与电子束中的负电子结合成气态分子又在CRT管内自由漂浮,不影响阴极的活性(发射能力):

  然而,当灯丝电压不足、阴极的温度偏低时,一方面因发射能力不足而导致AKB异常引发黑屏,此时CRT无柬流;另一方面因束流截止时电子束积聚在第1栅极与阴极之间,加之低温的阴极又无力驱赶正离子,阴极表面的正离子将越来越多,进而会污染阴极上的活性物质,这将导致阴极的发射能力愈来愈弱且不稳定,这一现象俗称阴极中毒,其临场表现就如同《初》文所述:“调好后的彩电也只能勉强工作二三天,随着时间的推移数值越调越低”。

  三、关于CRT的检查

  在检查完电路及总线数据后,应该检查CRT。即使CRT自身没有问题,但由于外部电路对各电极的供电偏差也会影响到CRT的工作特性,故CRT的外围电路也需彻查。除灯丝欠压外,UG2过高或过低E及HV过低、视放级供电失落等也可导致CRT的工作不正常,检修思路不可拘泥于一点。关于CRT的检查,有如下几点建议:

  (1)检查并排除视放级供电支路的故障,使视放级供电电压接近195V。

  (2)检查并排除灯丝供电支路的故障,使灯丝电压接6.3Vrms或者22.4Vp-p。

  (3)将总线数据复原,把AKB功能开关选为“DISABLE”(“禁用”)后开机试验,如有图像,再试调UG2使图像不偏色(此举意在恢复原来正常时的UG2)。至此若故障排除,将AKB功能开关选为“ENABLE”(启用),荧屏上的彩色将更为纯正透亮。

  (4)如果试调UG2。仍不能令图像正常,则要怀疑CRT有问题。此时可用电阻法单独测试CRT三个阴极的发射能力,如发现阴极有老化的迹象或三个阴极的发射能力不平衡,可进行相应的激活处理后再试。有关CRT的激活可参考相关资料,这里不赘述。

  提示:

  1AKB选项设置为“ENABLE”时,AKB电路监测黑电流检测信号并参与CRT的黑平衡调整,相当于“维修开关”掷于“正常”位置;此项设置为“DISABLE”时,AKB系统被搁置,即使黑电流检测不正常也不会引发黑屏,以便观察荧屏上的反应,相当于“维修开关”掷于“维修”位置。

  2.CRT阴极中毒的故障修复后还可能出现亮度不稳定现象,即调好后的亮度过些天又会变化,重调UG2可恢复,有的需反复几次,故在检修灯丝欠压或长时间黑屏的彩电后要及时将荧屏亮度调亮些老化数小时,待亮度基本稳定后再重调UG2,亮度合适后交机。
