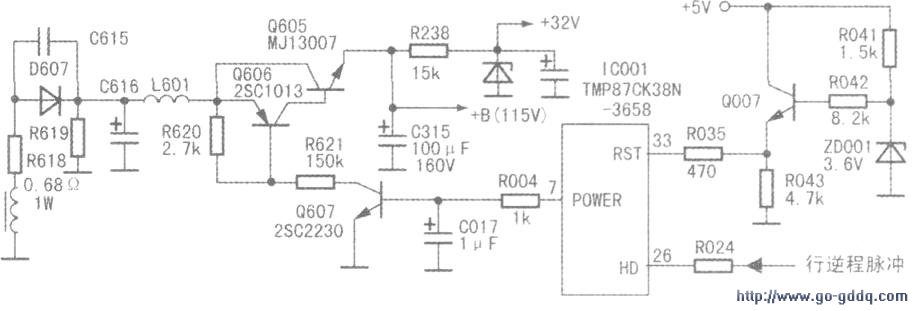

此机的CPU号为TMP87CM38N一3658。经查主板上行管击穿，更换行管后试机发现，电源主电压(+B)为115V，正常，但经过由复合管Q605、Q606组成的电子开关(如图所示)后．行电源电压先正常，约5s后降为0V+1s后恢复正常．如此反复。测得CPU(7脚“Pow”端电压同样忽高忽低。是行负载太重而引起电源频繁保护，还是电源本身负载能力羞呢?因为这两种情况均有可能引起电源输出电压瞬间大幅度波动，导致5V电压降低．从而使复位电路动作，CPU发出关机指令。

　　测电子开关前的+B电压非常稳定；临时短路行推动变压器次级，将灯泡接在电子开关之后代替行负载，行电源仍然时有时无(灯泡忽亮忽灭)，这说明故障与电源和行负载无关，问题还是出在CPU电路中。

　　于是从“三要素”人手，检查CPU的工作条件，发现复位端33脚电压在0V和5V之间跳变．跳动规律与Pow端高低电平变化相吻合，说明CPU的关机动作是复位引起的。查5V电压无明显波动，复位电路三极管Q007、稳压二极管ZD001、短路Q007c、e极故障不变。

　　CPU复位输入端外接电阻R035两端有时存在5V压降。一般情况下，不管复位电路正常与否，该电阻两端是不会出现压降的。分析认为CPU复位端内部存在不明原因的“短路”，但关机后测电阻却无漏电迹象。那么，是不是键盘按键漏电或时钟振荡不稳等异常情况造成这种奇怪现象呢?经过多方面的认真检查，却无发现是CPU坏了?可它却是那么有规律地复位，又那么有条不紊地输出开／关机信号；若不是cPu损坏．复位端内部频繁出现短路状态又作何解释?

　　这彩电原来的毛病是烧行管，决定在行电路的检查上下功夫。立即用万用表交流挡测行偏转两端电压，发现始终无交流电压(若行输出工作．应有数百伏交流电压)；再测行推动变压器初级，在行电路获电的时候，有几十伏的交流电压，问题终于明朗了，——行输出级没有工作!接下来的检查非常简单，经查行管摹极铜箔有一细小的裂缝。焊实后再开机，灯泡常亮不熄，频繁开／关机现象消失，把主板连在显像管上试机，一切正常：经过认真检查．认为烧行管的原因就是铜箔裂缝。
