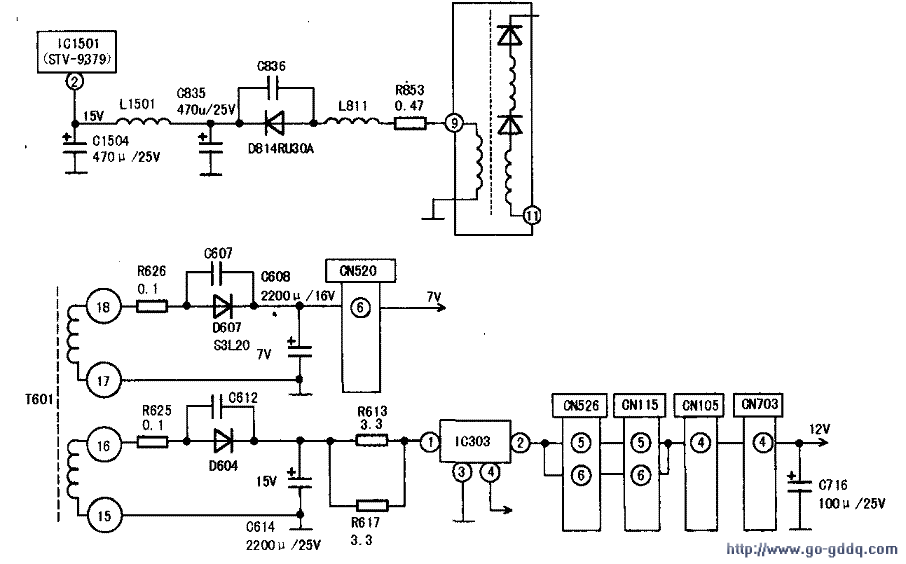

打开机盖检查，发现保险丝未熔断。通电开机测+B电压(1．35V)只有30V。后发现7V整流二极管D607击穿，如下上所示。用RU3A代换后，并在+B的滤波电容两端并上灯泡开机，灯泡一亮一暗地闪烁。按经验推测，这可能是开关电源输出的某组电压有短路，从而引起保护电路动作所致。查资料、搜实例、拆元件，就这样反反复复折腾几天，最后测到视放板的接线座CN703(4)脚对地电阻为0Ω，难道是电解电容C716两极击穿，于是顺手把这个电容拨动一下。原来C716两只引脚在贴在底部的地方相互缠绕了二圈。通过进一步检查还发现场输出电路IC501(STV-9379)(2)脚外接电容C1504同样是这种情况，如上图所示。该机电容引脚都相对较长，只要拈住顶部轻轻一拧，两脚就短路了。更换后，故障排除。
