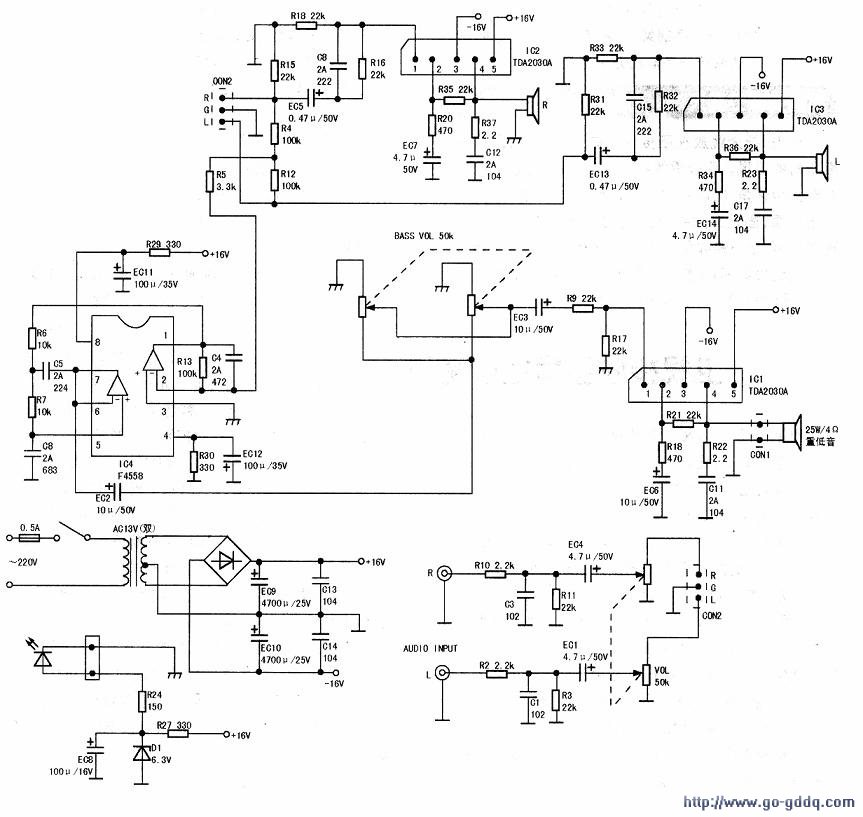

该音箱的功放电路都在后盖的小板上，小心取出后盖板，便可见到内部电路，实绘电路见图。由于功放板与音量电位器、重低音喇叭、电源变压器等之间的连线较短，若要测量电路及元件，还要将连线加长。经测量，接热地时电源电压为+16V；接冷地时电源电压为+32V，正确应为接热地。

　　首先测试IC1（TDA2030A重低音功放块）⑤脚为+16V，正常；用感应法触碰电解电容EC3正、负端均有较强的“哼”声，触碰电容EC2负端有较强的“哼”声，而正端无声。测试IC4(F4558)⑧脚电压为+16V，④脚为-16V．均正常。进一步测试，发现该块④、⑦脚已短路。换一新块后故障排除。
