美的C21-SH2131型电磁炉,上电后控制灯板无电源指示
来源:本站整理  作者:佚名  2011-10-06 13:40:25

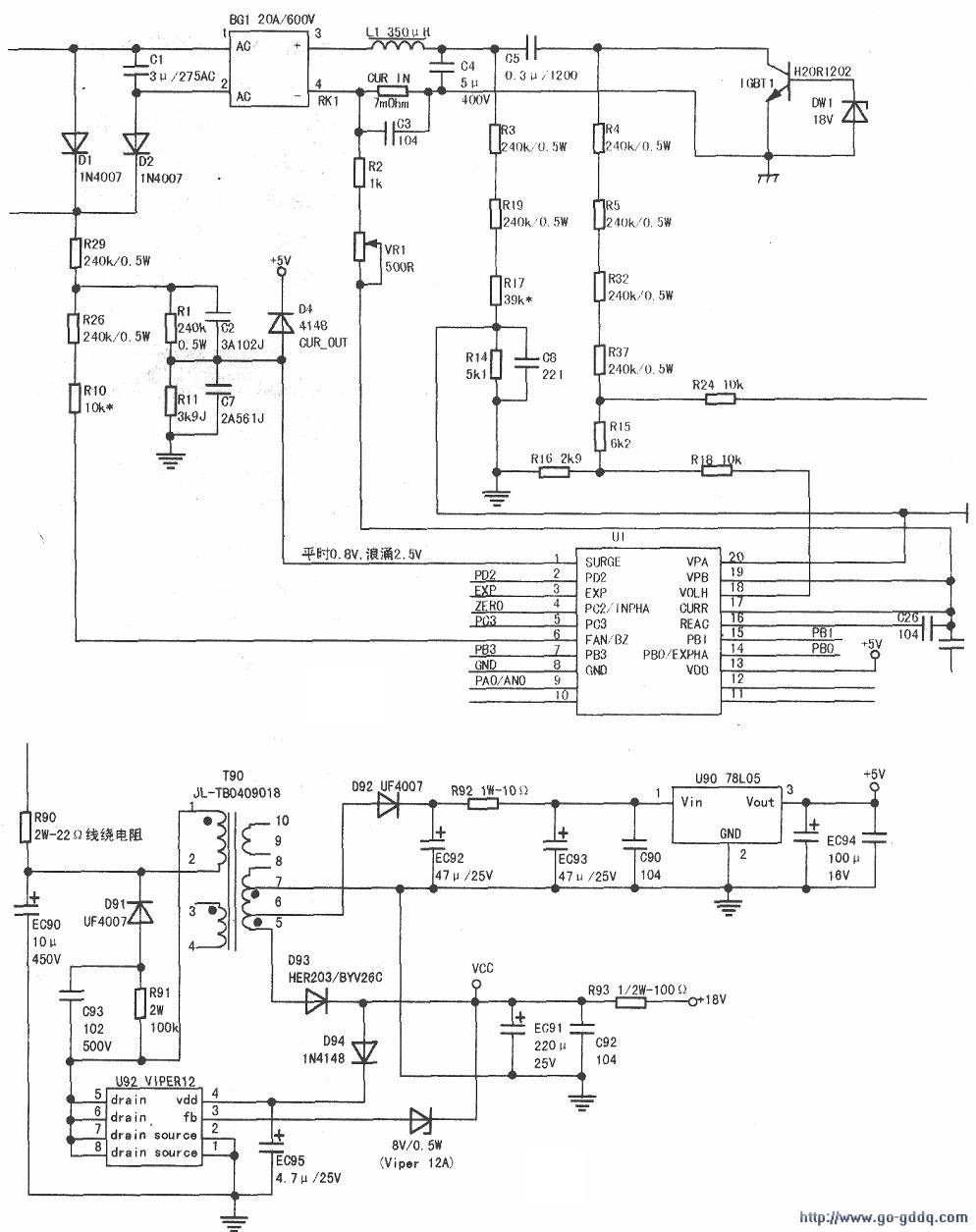

  该机在维修试机时已屡损IGBT管、单片机及控制灯板,将受损元器件更新,并先卸下加热线圈盘,以防再损IGBT管{电路见上图)。

  在CN3、CN4接线端上接入220V/40W灯泡,并让电磁炉上电待查,测IGBT管高压检测电路,即U1单片机(18)脚V+取样(VOLH,同相输入端对地电压为+1V,正常。

  测电网电压检测电路,即Ul⑩脚V+取样(VOLC)同相输入端对地电压为+3V,正常。

  测电压浪涌保护电路即Ul①脚V+取样(SOURCE)同相输入端对地电压为+1V,正常。

  测同步电压比较电路,即Ul(19)脚V-取样(VPB)反相输入端对地电压为+3V,正常。

  卸下灯泡,测IGBT管集电极对地峰压为OV(正常时,峰压会快速上升至+45V后又降至+0.4V),再测驱动放大电路三极管Q2(S8050)基极,即Ul③脚(EXP)前置驱动输出端对地电压为ov(正常应为+0.8V),明显不正常,于是维修转入主回路供电电路。

  测U90(HT78L05)输出端对地电压为+7.2V(正常应为+5V),判定U90损坏(见下图)。由于U90的质量存在问题,使在加热状态的电磁炉5V供电电源突然上升至+7.2V,一瞬间烧毁单片机芯片及控制灯板芯片,造成Ul③、(13)脚与地击穿,从而使驱动放大电路输出高电平,导致保险管、整流全桥、IGBT管受损。将Ul、U90及控制灯板彻底更新换上,让电磁炉上电放锅试机加热,整机一切正常,故障排除。
