创维43P66HD背投彩色电视机无光无声
来源:本站整理  作者:佚名  2011-10-11 07:50:02



  经查,有一偏转功放散热片已卸下,其功放IC700(13)脚电路如上图所示。电阳R7060-R7063变黑,经测量全部烧断。用一只2.5Ω/2W的电阻并联在四只电阻两端,并将散热片装好后开机.红灯变成绿灯,并听到高压启动声,马上又听到继电器释放的声音,无光无声。判断是高压启动时保护。

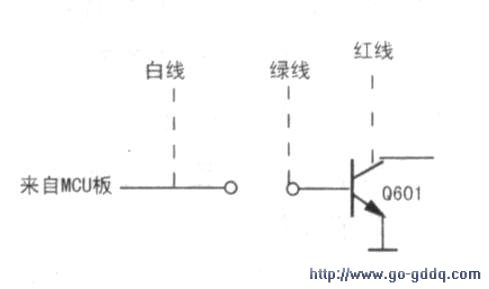

  此背投电视个头大、电路连线短,要抽出电路板必须将连线去掉,不能加电测量。去掉连线,抽出板子观察分析,判定是控制主电源继电器RL601开机工作,但是马上又断开。如图1所示,控制RL601的三极管Q601基极是受MCU板CPU控制的。为判断是哪一路保护,遂将Q601基极断开,接出不同颜色三根软线,如下图所示。

  先将白线与绿线短接,将电路板连线接好,加电,测红线与地间电压为7.5V,说明Q601集电极电压正常。采取强迫Q601导通的方法进行试验,将红线对地短路,主电源工作,灯丝已点亮,但是仍然无光、无声。仔细观察电路板,未发现冒烟烧焦现象,说明不是强短路。考虑到功放烧坏电阻,测功放块IC701 HM394-11U各脚电压。将电视半平放,把电路板抽出一点,开机测电压.IC7001(4)脚为ov,该脚是功放集成块负压供电脚。跟踪追击,测D618负电压为-18V.正常。最后查出是R7085(0.39Ω/lW)保护电阻断路。更换后,再将强迫Q601导通的短路线去掉,恢复原来工作状态,开机,终于见到了检修四天未见到的光栅。加信号观察,一切正常。
