莺歌牌C53-2-RC彩色电视机出现三无
来源:本站整理  作者:佚名  2011-10-12 06:39:04

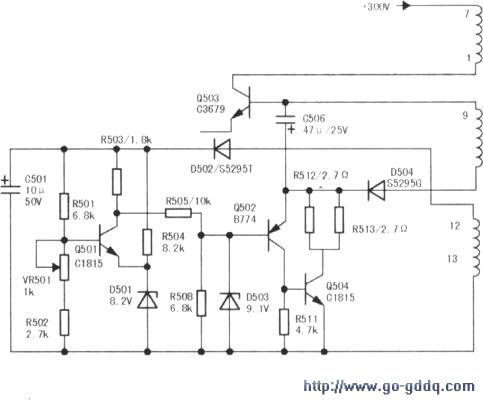

  测开关电源+B输出电压仅27V(正常应为112V),说明开关电源(为三洋80P机芯,局部电路见图)存在问题,且故障一定在稳压控制系统。此时思维定势是:如果电源取样电压滤波电容C501失容,取样电压必然降低(相当于电源输出电压不足),经开关电源稳压系统控制。必然使加至开关管的脉冲宽度变宽,致使开关管导通时间增加,输出电压增高。实际上,绝大多数情况下也是这样。于是对电源的取样、误差电压放大、脉宽控制电路等元件,甚至负载(怀疑负载短路导致电压过低)进行了认真检查,结果一无所获。却忽略了对取样电压滤波电容C501(10μF/50V)的检查,导致维修陷入困境。

  第二天,突然想起应该检查一下相关元件的工作电压。经测,误差电压输出管Q501 c极电压不到1V(正常应为8.7V).显然是C501完全失容或严重漏电所致(因先前已对稳压系统元件作过检查,证实均正常)。将C501焊下检查,容量还不足I)1μF。将其更换后试机,+B电压恢复正常,故障排除。
