此机的主电路板编码为C21S02-DL02-Bl，通电开机放锅加热时，不停检锅，且不加热。

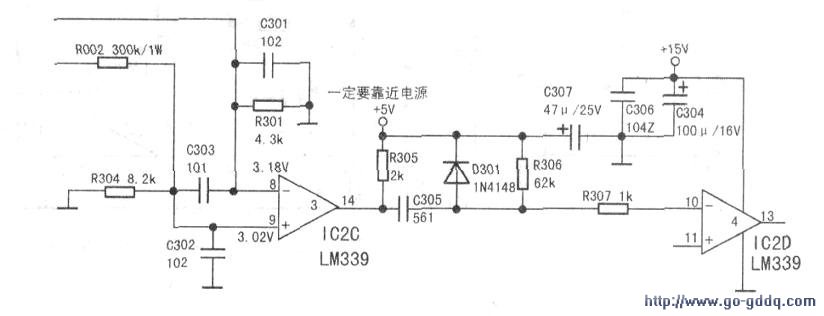

　　维修时，将电磁炉加热线圈的中心引线接在+300V电源端上．线圈盘的外围引线接在IGBT管集电极上，让电磁炉处于待机状态。用万用表的直流电压10V挡，测同步电压比较电路中比较器Jc2c(9)脚同相输入端v+取样对地电压为+3V，正常；测lC2C(8)脚反相输入端v-取样对地电压为+3.2V，正常：测IC2C(10)脚输出端对地电压为ov，正常。将万用表拨至Rxl00挡，对同步振荡电路元件进行逐一检测，最后发现前置放大比较器IC2D(10)脚反相端放电二极管D301已开路，电路见下图。由于D301的损坏，使得电磁炉在检锅加热状态中IC2D(10)脚v-反相输入端电压始终高于(11)脚V+同相输入端，IGBT管始终处于截止状态，故而电磁炉出现不停检锅及不加热等故障。将受损的放电二极管11301换新后，装机，通电，放锅，开机加热，故障排除。
