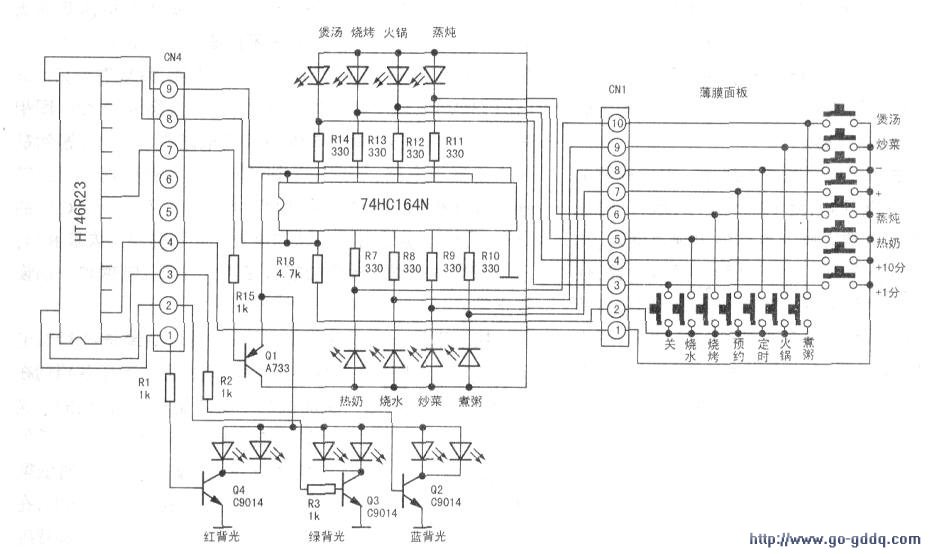

该机键盘控制电路主要由微处理器(HT46R23)、八位串行输入并行输出移位寄存器(74HC164N)和塑料薄膜面板组成。为方便维修，笔者据实物绘出了该部分电路，如下图所示。由下图分析可知，本故障主要是CN1(9)脚至薄膜面板内部引线有开路现象。因本机的“蒸炖”和“烧烤”键一般不常用，将其分别改作“炒菜”和“火锅”键。方法如下：将Rll-端悬空，用导线把CN1(6)、(9)脚短接即可。此法改造简单，买到面板后易恢复，除按键位置发生变化外，其余功能及工作指示灯均正常。
