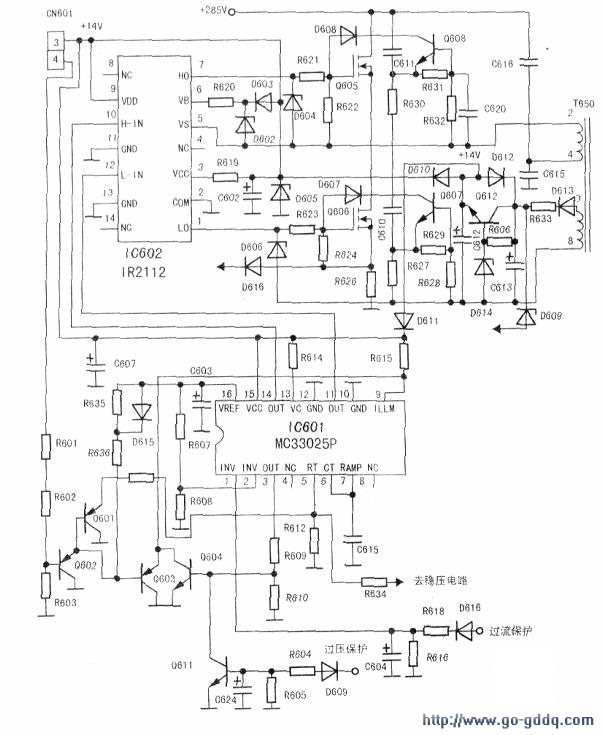

此机开盖，直观检查，保险管正常，开关电源电路也未发现明显损坏的元件。测量直流脉动电压为285V，正常。怀疑IC602及其外围元件有问题，此机型采用以IC602为主的半桥式变换驱动电路，如图所示。IC602(10)、(12)脚为低电平驱动输入端，(7)脚为高电平驱动输出端，(1)脚为低电平驱动输出端，分别为Q605、Q606提供高、低电位驱动脉冲，Q605和Q606工作于轮流导通的半桥式变换开关状态。Q606源极接的电阻阻值很小（只有o.4Ω），用于过流保护检测，由它取样的检测电压经D616送往保护电路。Q608、D608和Q607、D607分别对Q605、Q606进行占空比限制保护。下面以Q608、D608为例，说明其保护原理。

　　在Q606导通、Q605截止期间，+285V电压经R630、Q606给C611充电。此时．R630两端的电压为上正下负，Q608截止，在Q606截止、Q605导通期间，C611经Q605、R630放电，此时，R630两端电压为上负下正，Q608导通，D608也导通，Q605的栅极驱动便受D608的分流，因此Q605的占空比受到限制，不会过流，起到保护作用。IC602(9)、(3)脚为+14V供电端。每次刚开机时，由F1电源板经插件CN601(3)脚为IC602(9)、(3)脚提供开启电压。待开关电源正常工作后，T650(7)一(8)绕组中感应电压经D613、R633整流，C613滤波后得到+28V直流电压，再经D614、Q612稳压后形成+14V电压，经D610送到IC602(9)、(3)脚，作为供电电源。D609为过流保护检测管，当D613、C613整流滤波后的直流电压超过+36V时，D609将击穿导通，使开关电源得到保护。D602、D604、D605、D606均为18V击穿电压的稳压管，在电路中起过压保护作用。测量IC602(9)、(3)脚均无+14V电压，进一步测量Q612集电极有+28V直流电压，其发射极也有+14.6V电压。测量D610，发现其负极端无电压，由此怀疑D610开路损坏。将其换新后，故障排除。
