开机检查背光灯亮，检测屏供电12V正常，遥控开关机正常，说明主板控制部分工作正常，把重点放在对逻辑板的检查上。

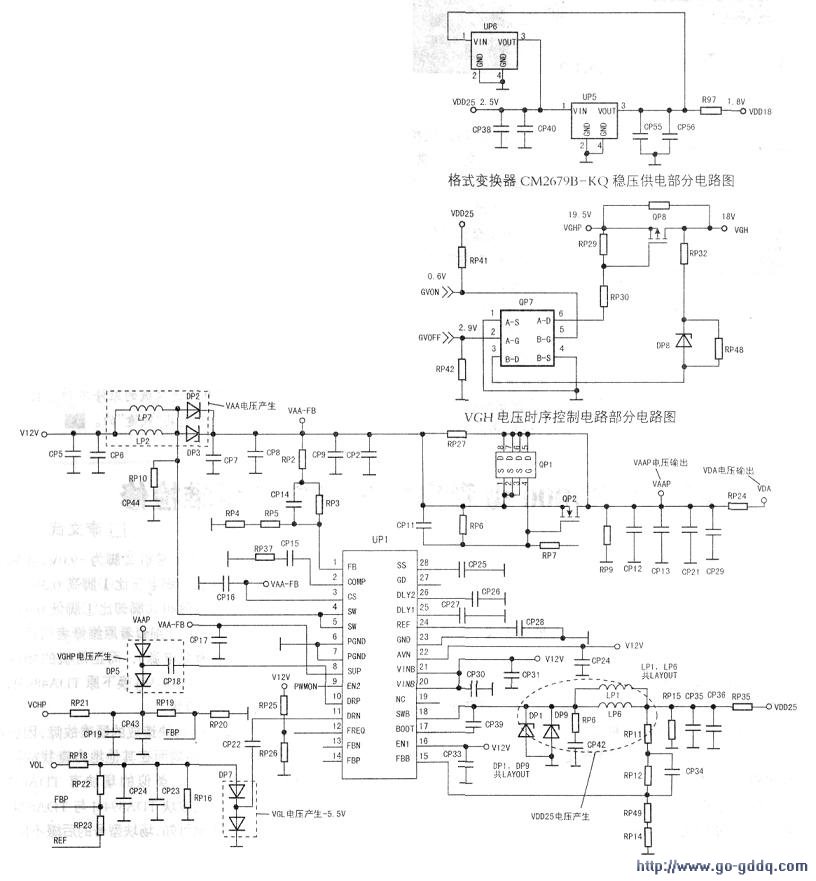

　　逻辑板主要是由格式变换电路和DC/DC变换电路组成。因为是屏不能点亮，所以把DC/DC变换器电做为重点检查，见下图，为检修方便，先简要分析一下该电路的控制过程。

　　VCC-PANEL进入UPI(20)、(21)、(22)脚，经过芯片内部转换从(18)脚(SWB)输出2.5V电压，通过UP5稳压得到1.8V给格式变换芯片提供供电，UP(11)脚(DRN)通过DP7、CP22、CP23、CP24、UP1（11）脚内部组成的升压电路输出约-5.6V左右的VGL电压为行列驱动提供负压供电。

　　UP1芯片内部检测到2.5V正常工作后，由LP7、LP2、DP2、DP3、UP1(4)脚(sw)、(5)脚(SW)内部电路组成的升压电路开始工作．输出约16V的电压，UP1(27)脚((GD)为QP1、QP2提供一个开启信号，16V电压经过QPl、QP2得到VDA电压为行列驱动电路提供供电。

　　当以上电路都正常工作后，VAAP经过由DP5、CP18、UP1(10)脚(DRP）内部组成的升压电路开始正常工作，通过RP21限流得到VGHP电压，VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电。

　　从以上分析可以看出，该电路正常启动工作时存在严格的时序关系。因此依此时序关系分别检查各路电压，发现VGHP电压仅为10.5V，而正常时为19.5V，VGH电压为0v，正常时应为18V，显然问题是因VGHP电压不能正常升压引起的。

　　检测UP1(10)脚电压为ov，正常时直流电压应为2.25V．交流电压为5v左右，测量该脚对地电阻无异常，怀疑UP1（10）脚内部损坏，更换后故障排除。
