长虹C2919PV彩色电视,光栅不定时出现行场压缩或拉伸及枕形失真
来源:本站整理  作者:佚名  2011-10-14 20:15:29



  从故障现象分析,此为场输出和行输出及枕形校正等电路出现故障所致。开机,检查相关电路,除场输出集成块TA8427引脚有虚焊外,未查出其他故障。补焊场输出引脚后开机,故障依旧。整理维修思路,此机使用锯齿波形成/几何校正电路TA8859P,检查各引脚外围电路没有发现故障元件,但加电测量各脚电压时,发现其(1)、(2)、(4)脚电压随故障出现有明显变化,总线引脚电压在故障出现时也有轻微变化。总线时钟电压在4.2V左右波动,数据电压在3.8V左右波动,基本正常。购回一只TA8859P代换后,故障依旧。

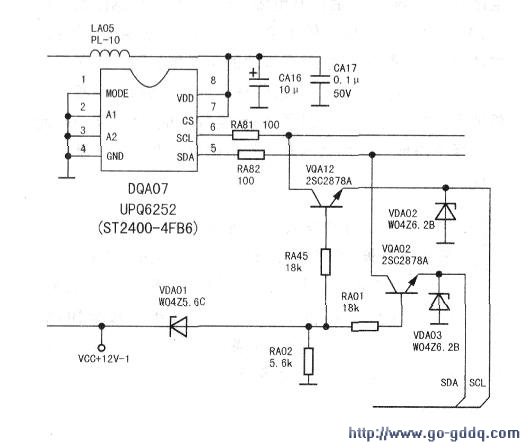

  将其总线引脚脱离TA8859P电路,测量电路板的总线电压没有明显变化。观看除场幅和行幅略微增大外故障现象不再出现。静心分析此机是否因总线干扰所致,但采取有关资料介绍的方法,将主板去扫描板的总线断开,同时将TA8859P总线两脚断开,再从主板飞线到TA8859P的总线跨接脚外接电阻端,照这样处理后,故障现象仍存在,遂测量CPU总线引脚的电压,发现和TA8859P总线电压几乎一样。由图可知,在存储器附近由VQA02和VQA12组成总线电流放大隔离电路。检查RA02、RA0l、RA45均正常,用一只新6.2V稳压二极管代换VDAU3后,故障排除,复测总线电压端的数据电压已经上升到4.1V。

  对换下的稳压二极管用MF47型万用表Rxlk挡测量,发现其反向阻值接近于零且随机轻微变化。正是此二极管的反向击穿电压不稳定,造成总线端电压下降,致使本故障产生。
