采用LC863328A-5T46+LA76832芯片的康佳彩色电视屏幕出现一两条断续亮线
来源:本站整理  作者:佚名  2011-10-14 20:15:33



  此机的CPU是LC863328A-5T46、小信号采用LA76832、场扫描是LA7841、电源已用变频厚膜块代替。

  将板子同显像管连接后开机,图声俱佳。约十二三分钟后,屏幕上出现一两条断续亮线,类似汽车经过时的干扰,起初亮线少、位置不固定、不太影响收视,随着时间增长,亮线越来越多,五六分钟后,满屏都是这些长2厘米~3厘米,宽约3毫米的断续亮线,但图、声正常,只是鲜艳的图像掩盖在断续亮线之下无法正常收视。

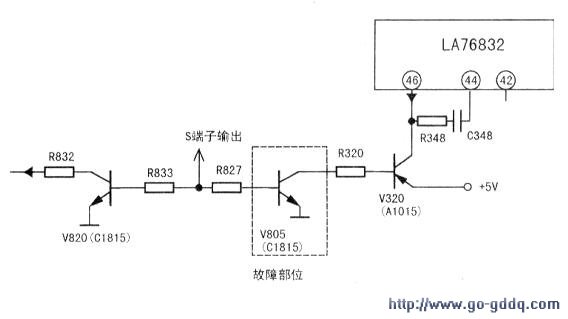

  翻转电路板仔细观察,前修理者已对开关电源、行场扫描电路,LA76832进行了补焊或部分元件的代换,但没有找到干扰来源。为了判断故障来自哪部分电路,便用AV端子输入信号试机1小时,画面没有干扰,可转换为TV状态干扰依然严重。试将TV信号由AV输出端子送至另一台电视机,画面干扰依然严重,从而基本上排除了开关电源、行/场扫描及视放部分故障,将检修重点转移至高、中放部分电路。代换高频头和LA76832,故障依旧;对相关电路电压值进行测量比较,没有找到突破口。忽然想起每次开机后出现严重干扰都有十几分钟的过程,而热机开机,故障出现时间大为缩短,说明高、中放部分某一元件热稳定性差。于是,在机子完全冷后开机,再用吹风机对相关怀疑元件加热。当加热到v805时故障现象立马显现,且比平时还严重,速用酒精棉球将其冷却,故障现象随之消失,如此反复两次,基本确定了“元凶”。焊下v805测量be、be阻值正常,但ce正向阻值为400kΩ,反向阻值在+∞~30kΩ间左右。将其换新后,长时间试机,故障不再出现。因无此机图纸,特据电路板绘出故障部位电路如下图所示。

  据下图可知,在应急维修时,可以取下v805不用,对收视TV节目并无影响,但输出就没有了。
