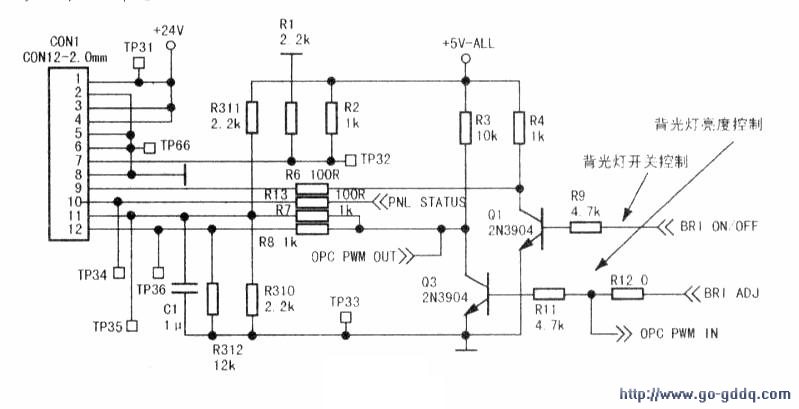

拆开后盖,二次开机后观察背光灯没有点亮,根据故障现象首先检测逆变器工作电压(数字信号处理板插座CON1的(1)、(3)、(4)脚)为24V,正常。背光灯开/关控制信号(插座CON1的(9)脚)电压为5.3V,也正常,当检测背光灯亮度控制信号(插座CONl的(11)脚)时,发现电压只有0.7V.不正常,正常情况应该是1V~3V跳变。当调节背光灯亮度时,由遥控头接收调节指令或感光板通过1IC总线将光感信号输入主芯片U13(MST-721),经主芯片内部处理后,从(65)脚输出PWM调光脉冲信号至Q3,经Q3放大后从插座CON1的(11)脚输出至逆变器,控制背光灯亮度,电路见下图。对该部分电路检查时,发现Q3基极电压正常,集电极电压异常,更换Q3后故障排除。
