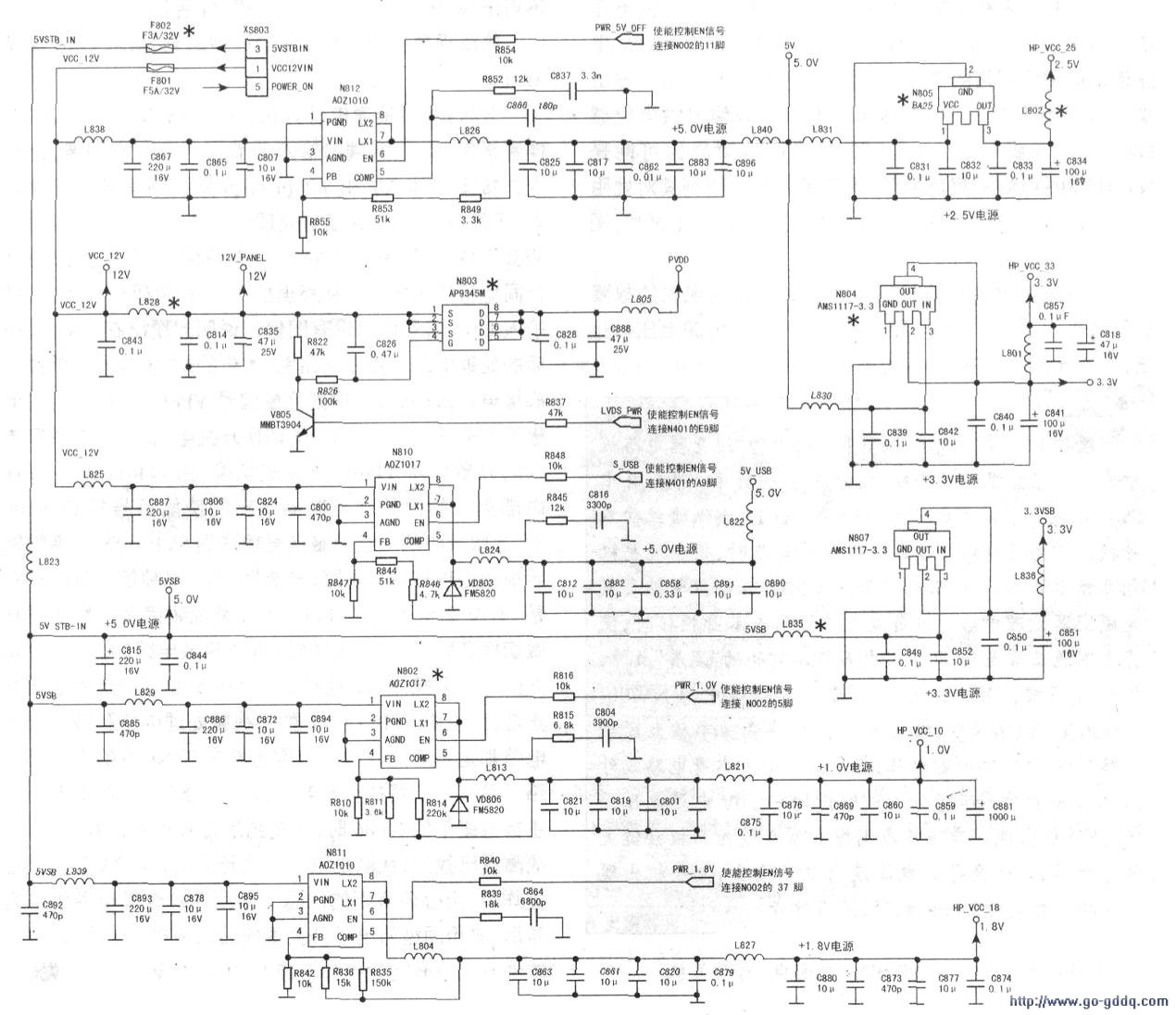

此机是维修网点送修的疑难机，据维修员的故障说明知道此机器刚开始出问题时，是有时开机“黑屏”，有时开机屏幕有亮光能显示图像，随后越来越严重，能开机的机会越来越少，现在是彻底的坏了，每次开机都是“黑屏”。根据笔者以往维修此类故障的经验，本机型出现无光故障的重点检测点是电阻R160处，正常开机时此检测点有+3.3V的电压值，若检测此电压值有异常偏差，则可判断SVP-QX68电路工作异常导致“黑屏”无光的故障，通常是SVP-QX68或帧（缓冲）存储器K4N56163QI或快闪程序存储器S29GL032N90TFI本身内部电路损坏或引脚虚焊造成的。曾经分别遇到N402～N405中的K4N56163QI引脚虚焊导致的“黑屏”无光故障，检测电阻R160端只有偏低的+1.OV电压值，测量24MHz晶振的波形是正常的；另外维修过两台开机无光现象的故障机是因晶振2302( 24MHz)器件损坏未起振，使SVP-QX68不能正常工作，测量电阻R160端也都只有+1.OV电压值。本机的检修结果与笔者以往维修过的同机型“黑屏”故障机有所不同，通电检测电阻R160端的电压有正常的+3.3V电压值，说明N031和N401之间的数据信号传输是正常的，检测SVP-QX68电路的+3.3V、+2.5V、+1.8V电源电压都正常，当测1.0V电源电压时发现明显偏低，只有0.2V。顺着1.0V电源供电电路逐个检查，测供电电感L401和L821两处都没有电压，查看电路图，此电源电压是由N802(AOZ1017)(7)、(8)脚输出，检测N802输出端也无电压，测其电源输入端(1)脚有正常的+5.0v电压值，测(6)脚使能控制信号也正常，最后更换A021017后测+1.0V电源电压输出正常，屏幕图像也恢复正常。值得提醒的是，本机N802损坏的概率不高，而L401损坏相对较多，导致的故障也一样。相关电路见下图。
