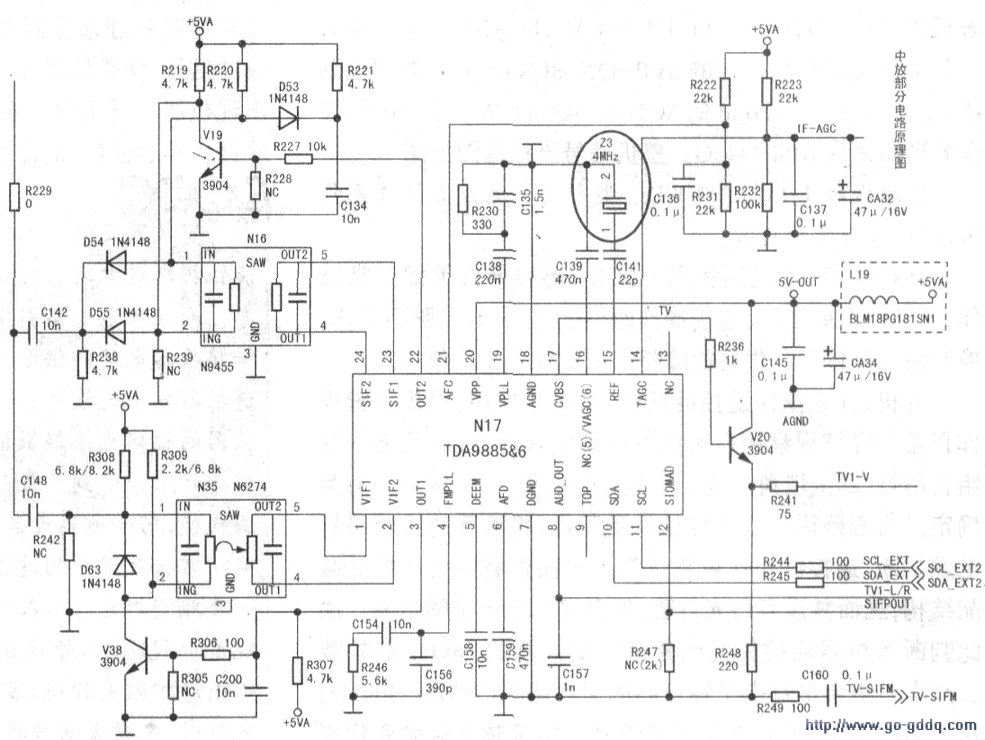

开机，雪花点正常，但光栅亮度很低，自动搜台过程中偶见行不同步现象，但不能出现正常图像，因此怀疑问题出在高中频通道。相关电路见下图。首先检查高频头VT电压、5v、总线电压均正常；代换高频头后故障依旧，于是将重点放在中频通道的检查上。检测供电、总线电压都正常。仔细分析图纸，该机是由锁相环来控制整机高中频通道信号解调的，如果该电路的基准信号偏移，必然导致锁相环路失锁，致使信号的解调产生频率偏移，解调出的信号幅度降低（视晶振的频率偏移量而异），就会出现收台少、行场不同步、光栅暗等现象。直接更换晶振23后，故障排除。
