开机，搜台始终呈黑屏状态，用AV、色差输入均为黑屏，且有严重交流声自扬声器发出，但字符显示正常，VGA信号输入正常，因此确定故障在前级，即在输入信号转换1电路上。

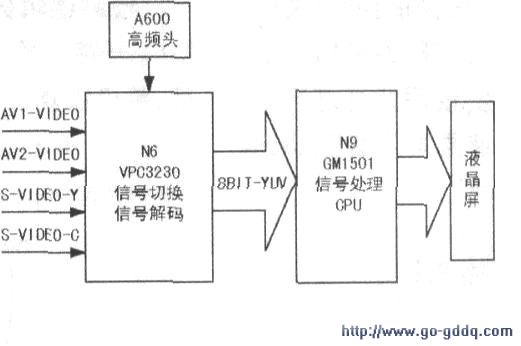

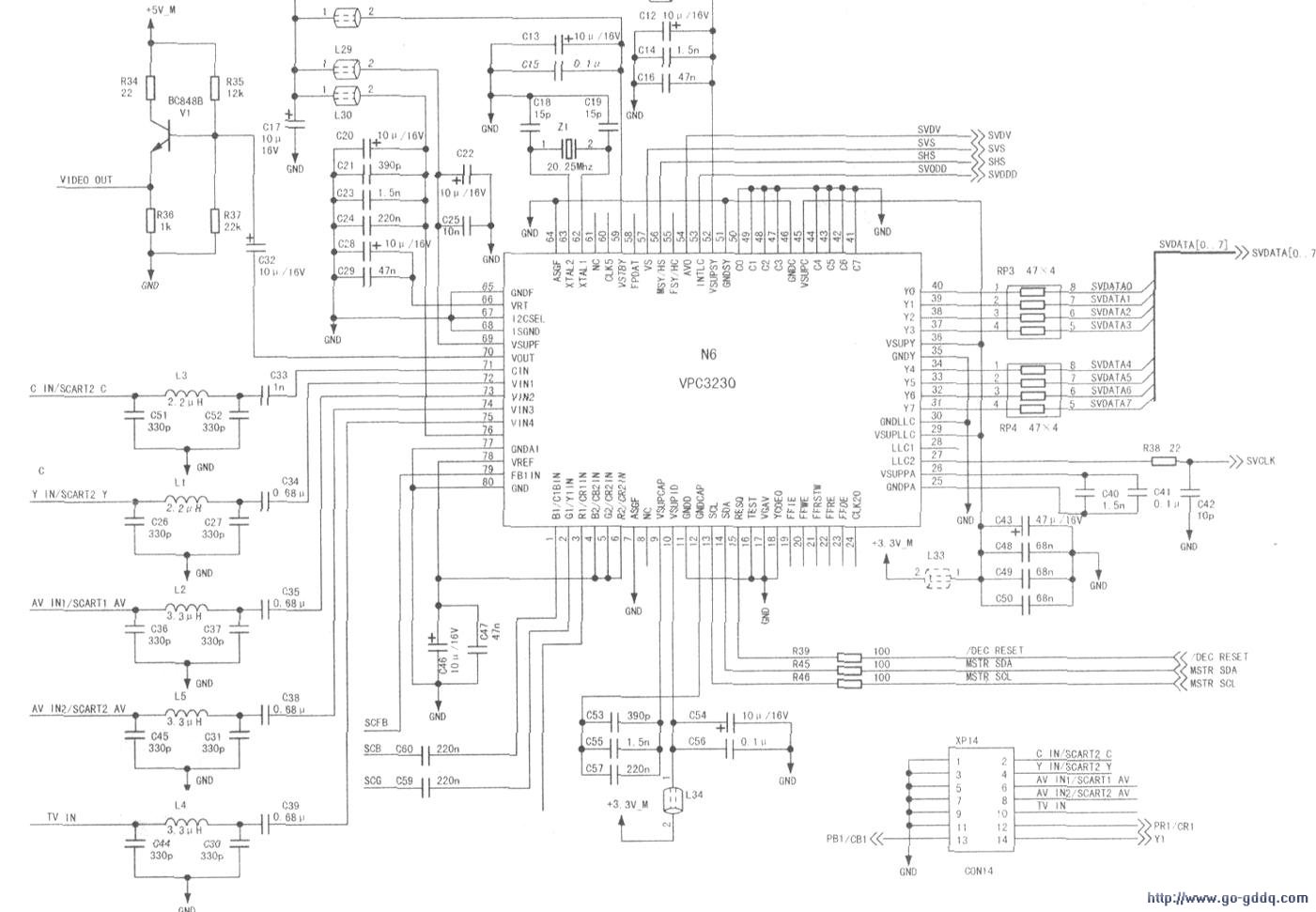

　　查看图纸，该机的输入信号转换是由N6IVPC3230D)完成的。检测N6各路供电和总线电压，均未发现异常，怀疑N6内部电路有短路性故障。更换N6后，测试TV、AV和色差均可正常显示，但播放AV信号时图像发绿，输入其他信号时都正常，因此怀疑存储器数据出错。经清空母块处理后开机，故障排除。信号输入切换、解码部分方框图见上图，相关电路见下图。
