开机，首先测Ul0(TFA9810T)各脚电压，发现除(7)、(8)脚外，其余脚电压均正常。u10(7)为静音控制端，实测电压为4.2V，正常应为4,5V；(8)脚是内部静音滤波脚，实测电压为0.1V，正常应为12V。

　　为什么(8)脚电压只有O.lV呢？(8)脚内部静音滤波端，每次静音时其电压均会翻转。从实测电压为o.1V来看，显然是静音电路起控了。测伴音静噪管Q700c极电压为3V，正常应为4.5V．b极电压为0.57V，正常应为OV，由此判断确实是伴音静哚电路起控造成了无伴音。

　　为什么伴音静噪电路会起控呢？查12V、5v供电均正常，其他也未见异常。为了测量方便，暂时取下USB板，再开机时，声音突然恢复正常。装回USB板后开机依然无伴音，于是重点检查USB板。测量USB板的5V供电仅2.IV!查看图纸，USB板的供电是单独由12V经过DC/DC变换器降压而来的。往前测Ull(2)脚12V正常，(4)脚输出端为2.1V，因此怀疑是后级短路将5v电压拉低。

　　为快速判断短路点，直接测Ul输出端对地电阻值为OΩ，正常应为200Ω左右，显然是USB处理芯片的内核1.2V供电端短路了。更换USB板后，伴音恢复正常。

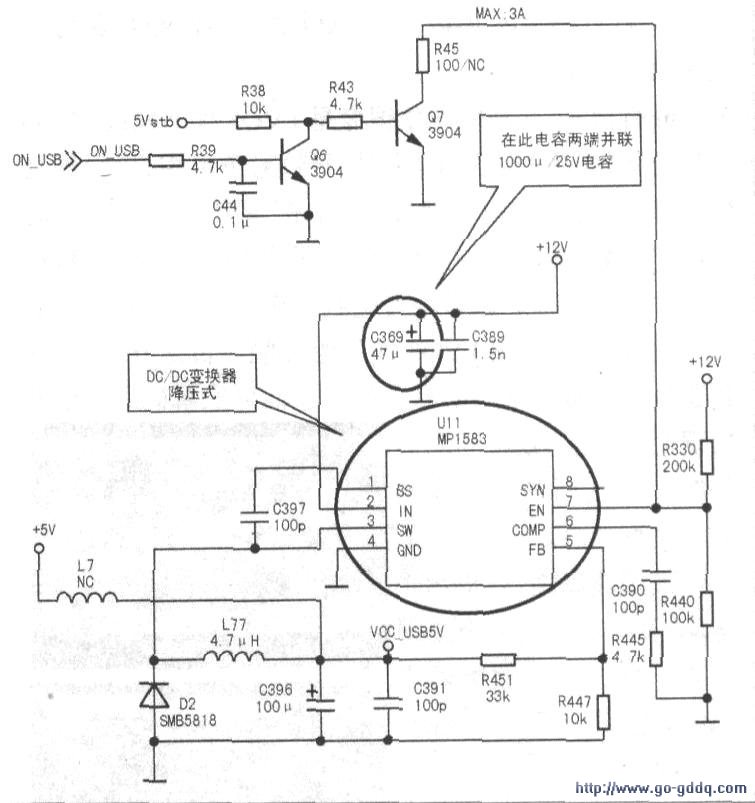

　　为什么USB板损坏会引起无伴音故障呢?因为USB板的供电是经过12V降压后得到的，所以USB出现短路后，会造成12V负载加重，致使12V电源纹波过大，引起伴音静躁电路起控，形成无伴音故障。根据此故障的咸因，我们也可以反推，来证实该思路的正确性。目口可在12V的滤波电容C369两端并联一只lOOOμF/25V的电容，如果声音正常出现，即可以断定是USB板故障。并联此电容，就是为了起到滤波和增强带负载能力的作用。相关电路见图。
