为了进一步判断故障部位，在伴音消失后输入AV信号，同样出现无伴音，说明问题应该是伴音的公共电路出了问题。该机伴音信号处理流程：各路音频信号（TV、AV、PC等音频信号）送入主芯片U34(MT8222)，在内部进行切换和音效处理后形成数字音频信号从（47）~（49）、（50）脚输出至U38的（1）—（4）脚，经U38(CS4334)数／模转换后形成模拟R/L声道音频信号从（5）、（8）脚输出，再经RC滤波电路后送入伴音功率放大电路Ul01(R2A15112FP)的（12）、（25）脚，经放大后的音频信号从（1）、（2）、（35）、（36）脚输出至扬声器，推动扬声器发声。

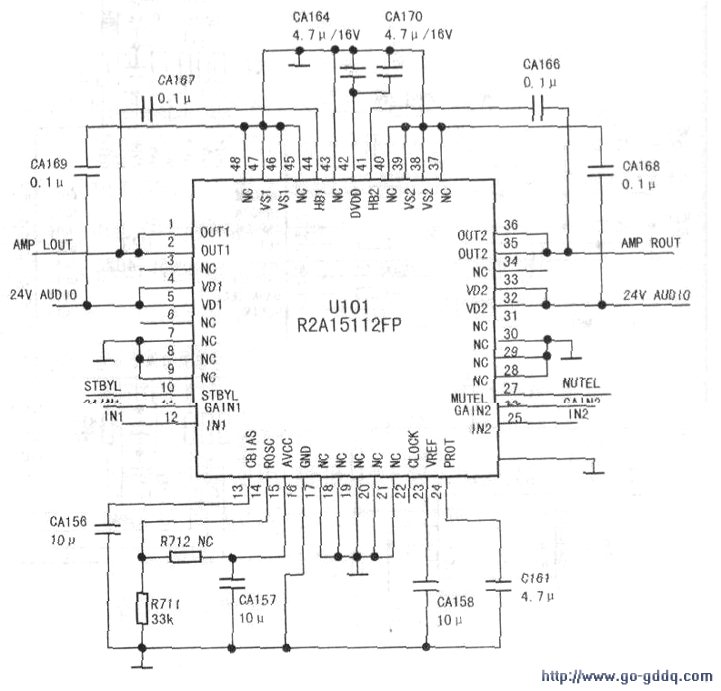

　　为了判断故障部位，伴音消失时将万用表置电阻挡，用红表笔触及功放Ul01(R2A15112FP)的R/L音频信号输入脚，扬声器中无噪声，说明故障在Ul01组成的伴音功率放大电路上，电路见下图。伴音消失时测量Ul01的24V供电正常，再检测Ul01的静音控制（10）脚和（27）脚电压：（10）脚电压3.8V，（27）脚电压0.5V．说明（27）脚静音控制电路已经起控，于是检测Ul01的（27）脚外接静音电路：Q1802组成静音控制电路和Q16、Q1804组成的关机静音电路。对该部分电路检查后并未发现异常。但测Q1802的c极电压4.7V(正常)．经过电阻R705(47kΩ)后只有o.5v，且电阻R705(47kΩ)和CA61（O.lμF）均正常，怀疑Ul01内部静音电路有故障，关机后用万用表检测UI01的（27）脚电阻值正常(正向25kΩ，反向150kΩ)。考滤Ul0l(R2A15112FP)有保护状态自动复位时间控制功能(Ul01的(24)脚)。于是对Ul01的(24)脚及外围电路元件检查并代换，当代换U101的(24)脚外围电容C161(4.7μF)后声音恢复正常，测量U101的(27)脚电压为3.8V．也正常，至此故障排除。
