此机无信号时，遥控和按键反应速度快，但是加上TV信号后，图声都正常，遥控和按键反应迟钝。在转换过程中，无图像无字符、白板的现象会长达2分钟。

　无信号时换台快，说明整机控制电路基本正常。加上TV信号后，高频头和MST721的数据交换就会明显增加，怀疑故障在高频头、总线、MST721之间。首先把软件版本刷成1.14版，故障不变，说明故障不是软件问题引起的。根据接电视信号与不接电视信号时，整机表现的现象不同这一现象，怀疑调谐器总线控制电路有故障。

　　因有图像和声音，说明高频头的总线电压应该基本正常，实际插上TV信号，检查高频头TMI8-C2211VH的(４)脚和(６)脚电压在3.OV～3.1V之间跳变，说明判断正常。测试高频头的供电电压也正常，说明不是供电不良引起的。因有信号才造成换台反应迟钝，故怀疑高频头的总线与MST721的总线通讯存在不良，即总线上的限流电阻阻值变大或总线通过电路板的孔有漏电等。实际检查R406、R408、R130、R131、R253、R254等电阻，未见异常。测试印制线，有约3Ω的阻值，不正常。把总线上的过桥印制线孔穿孔补焊后，故障排除。再次检查高频头TM18-C2211VH的(４)脚和(６)脚电压在3.1V—3.2V之间跳变。

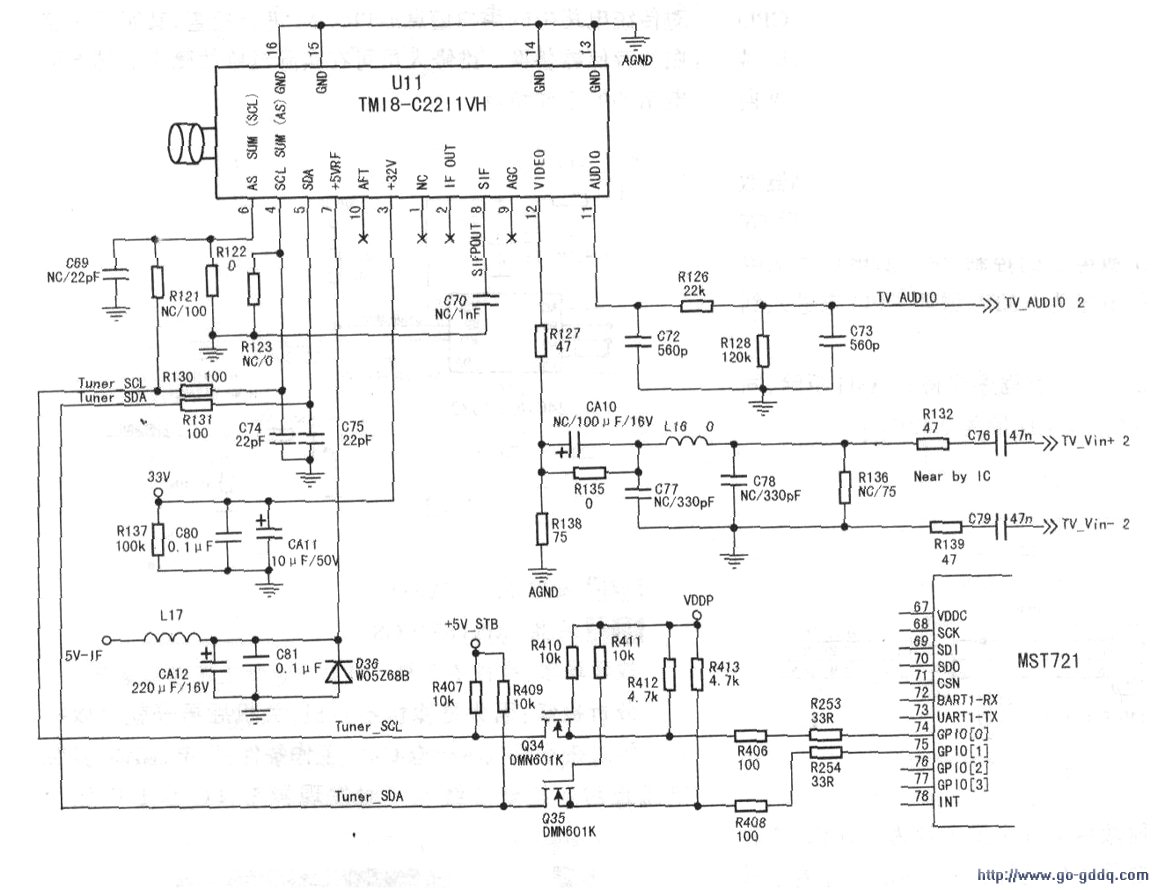

　　本机高频调谐器的总线比较特殊，见下图，其工作原理是：通电后，+5V-STB电压经Ul稳压成3.3V电压，绐MST721供电，同时形成VDDP电压。总线电压从MST721输出时，通过电阻上拉在VDDP上，实际驱动能力最高只有3.3V，而调谐器工作是5v供电，故要求控制系统输出的总线电压通过Q34、Q35放大、隔离后送入调谐电压。VDDP电压经R410加到Q34的栅极．Q34的漏极接TunerSCL总线，源极接IＩCSCL总线。当MST721内的单片机发出I2CSCL时钟信号且呈低电平时，由于Q34的栅极为高电平，Q34导通，把漏极的TunerSCL总线信号拉低，高频头的(４)脚接收到时钟低电平。当MST721内的单片机发出IＩCSCL时钟信号且呈高电平时，由于栅极和源极电位相等．Q34截止。+5V-STB电压经R407加到高频头的(４)脚，高频头的(４)脚接收到时钟高电平。同样．TunerSDA和IＩCSDA的传输也是如此。
