该机由小信号处理芯片LA76832，开关电源芯片TDA4605和场效应功率管构成（如图1所示）。观察保险管完好，说明无明显短路故障。试通电，测得交流整流输出端为+270V．感觉基本正常；+B输出端无电压。断开行负载，加一只60W灯泡作假负载，+B仍无输出电压，说明负载电路也无明显短路。测得电源块TDA4605（６）脚电压为8V—9V，不稳定，（５）脚无脉冲输出。分别检测集成块启动电阻R915、R917阻值无明显增大；测VD902、C913等相关阻容元件，均无异常；取同型号电源块代换，仍不能正常工作。

　　最后考虑用华宝（三线）电源模块代换，因为300V电容体积大，影响模块的安装，故要先焊下大电容，用万用表Rxlk挡测焊下的大电容，已无容量。换上新电容，恢复线路，接假负载，试通电，灯泡发亮，+B输出约为+128V。去掉假负载，接通行电路，试机光栅图像正常，+B为+135V，稳定。

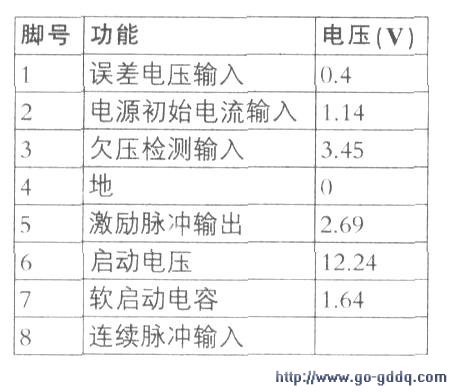

　　TDA4605实测数据如表所示（用DT-830数字表测得）。
